ScaFixGerüstsystem
Layher Blitz in ScaFix
ScaFix plant Layher Blitz-Gerüste mit den Feldlängen (3,07 m, 2,57 m, 2,07 m und 1,57 m) und den Breiten (1,09 m und 0,73 m) des Systems, zeichnet das Gerüst in 3D und berechnet die Materialliste. Unten sehen Sie unser Beispielhaus mit Layher Blitz.
Das System in ScaFix
- Hersteller
- Layher
- Systemart
- Rahmengerüst (Fassadengerüst)
- Varianten in der Systemauswahl
- Layher Blitz (3.07m), Layher Blitz (2.57m), Layher Blitz (2.07m), Layher Blitz (1.57m), Layher Blitz (Gemischt)
- Feldlängen
- 3,07 m, 2,57 m, 2,07 m, 1,57 m
- Breiten
- 1,09 m, 0,73 m
- Quelle der Verankerungsregel
- Layher AS SpeedyScaf Monteringsveiledning Mars 2024 REV2 s. 27 §8 + s. 28 fig. 57b

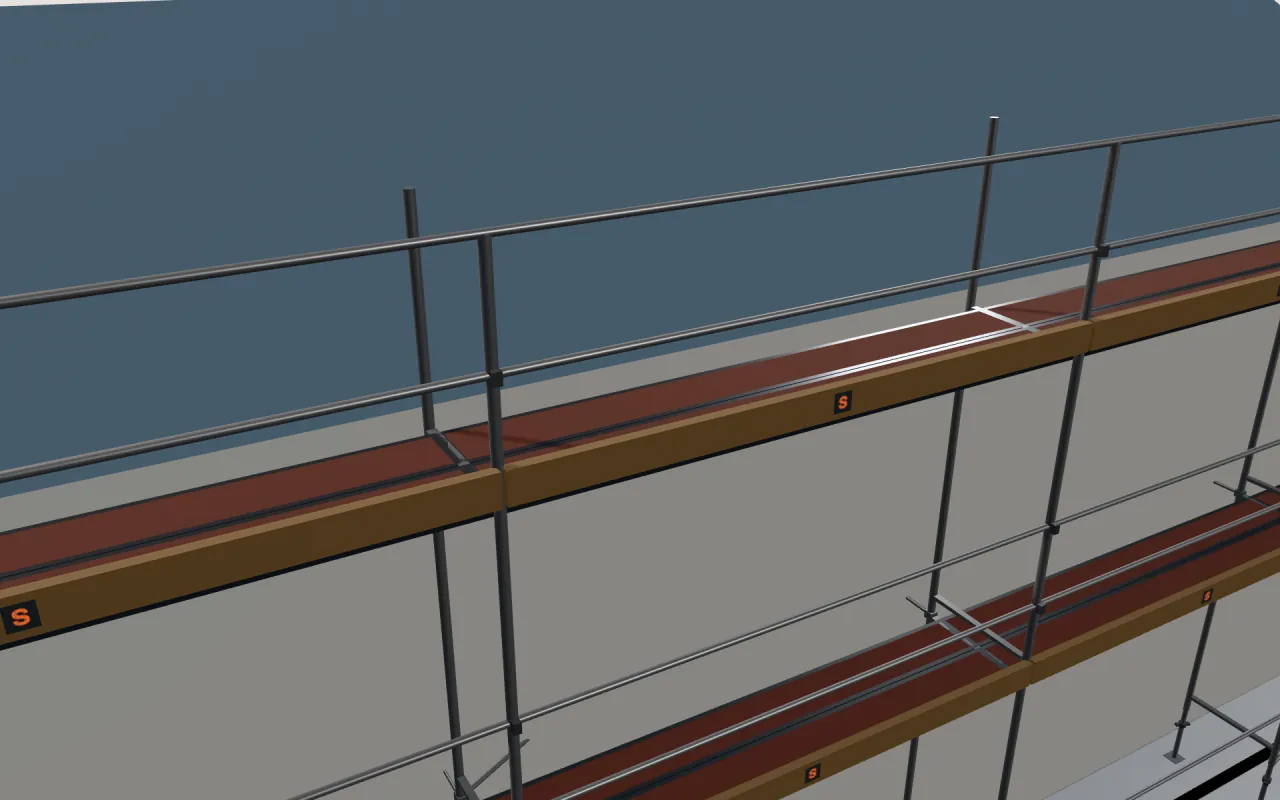

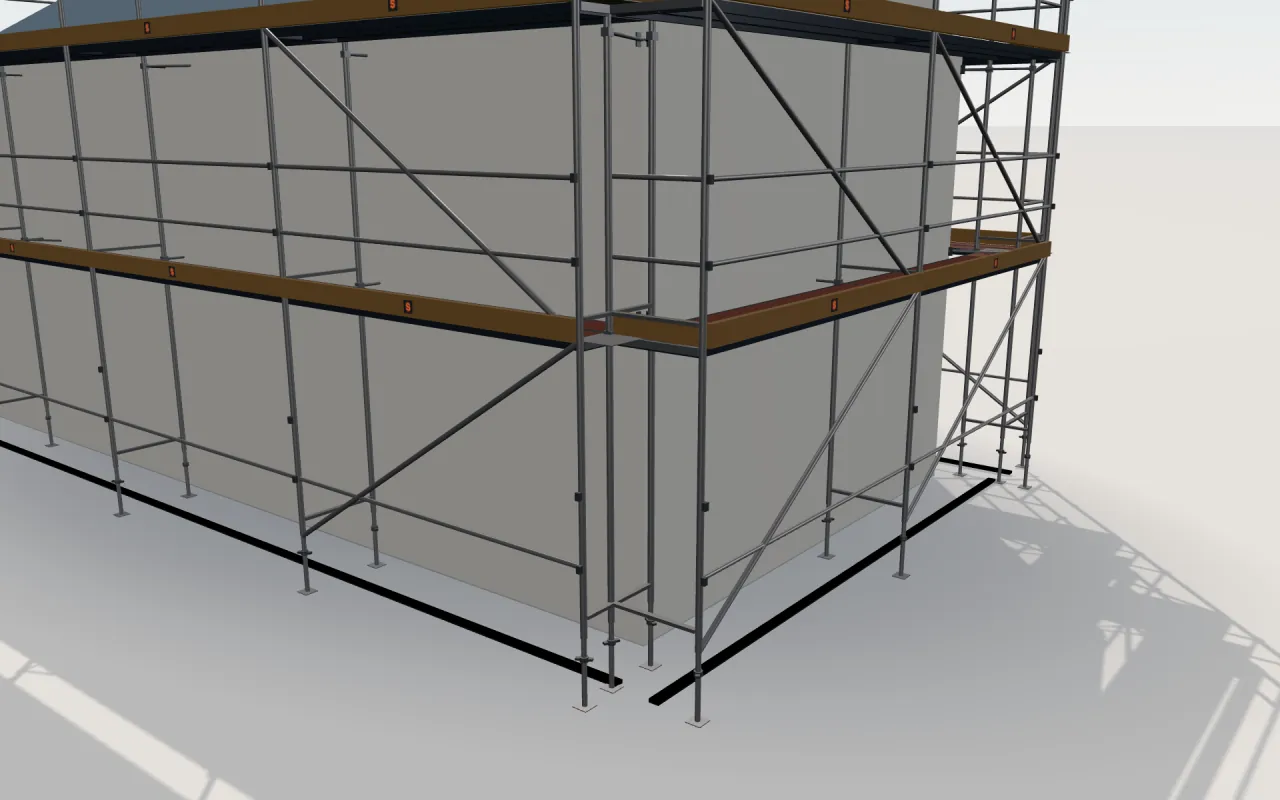

Nahaufnahmen aus dem 3D-Modell
Das Beispielhaus mit Layher Blitz
Das eigene Beispiel von ScaFix: ein Haus mit 11,4 m × 5,3 m, Satteldach, Traufe 4,5 m und First 6 m, rundum eingerüstet. Die Zahlen unten stammen aus der App, berechnet von derselben Engine wie in Projekten.
- System
- Layher Blitz
- Gerüstbreite
- 0,73 m
- Beläge auf
- 2,5 m, 4,5 m
- Oberster Belag
- 4,5 m
- Zugang
- Beläge mit Leitergang
- Bauteile insgesamt
- 287
Die Wände und Felder
| Wand | Länge | Höhe | Felder |
|---|---|---|---|
| Wand 1 | 11,4 m | 4,5 m | 4 × 3,07 m |
| Wand 2 (Giebel) | 5,3 m | 6 m | 2 × 3,07 m |
| Wand 3 | 11,4 m | 4,5 m | 4 × 3,07 m |
| Wand 4 (Giebel) | 5,3 m | 6 m | 2 × 3,07 m |
Materialliste des Beispielhauses mit Layher Blitz
Die vollständige Materialliste für das eigene Beispiel von ScaFix, gruppiert wie in der App.
| Bauteil | Länge | Anzahl |
|---|---|---|
| Rahmen und Ständer | ||
| Rahmen | 2 m | 32 |
| Geländerpfosten der obersten Gerüstlage | 12 | |
| Beläge | ||
| Beläge ohne Leiter | 3,07 m | 23 |
| Beläge mit Leiter | 3,07 m | 2 |
| Geländer | ||
| Längsgeländer | 3,07 m | 36 |
| Bordbretter | ||
| Bordbretter | 3,07 m | 24 |
| Diagonalen | ||
| Diagonalen | 3,07 m | 16 |
| Enden | ||
| Stirngeländer | 8 | |
| Stirnseiten-Geländerrahmen | 4 | |
| Stirnseiten-Bordbretter | 8 | |
| Gerüsthalter und Kupplungen | ||
| Gerüsthalter | 40 | |
| Verankerungskupplungen | 40 | |
| Normalkupplungen für Gerüsthalter | 8 | |
| Fußspindeln und Fußplatten | ||
| Fußspindeln / Fußplatten | 32 | |
| Fußriegel | 2 | |
Das ist unser Beispiel. Die Materialliste für Ihre eigenen Wände folgt Ihren Maßen und Einstellungen.
Grenzen
- Die Zahl der Gerüsthalter folgt der Verankerungsregel des Systems. Ihre Lage muss anhand der Aufbau- und Verwendungsanleitung des Herstellers geprüft werden.
- Runde Ecken, Silo- und Tankgerüste sowie Hängegerüste werden noch nicht unterstützt.
Fragen und Antworten
Welche Feldlängen hat Layher Blitz in ScaFix?
ScaFix verwendet für Layher Blitz die Feldlängen 3,07 m, 2,57 m, 2,07 m und 1,57 m und die Breiten 1,09 m und 0,73 m. Die Varianten in der Systemauswahl sind Layher Blitz (3.07m), Layher Blitz (2.57m), Layher Blitz (2.07m), Layher Blitz (1.57m), Layher Blitz (Gemischt).
Wie viele Bauteile braucht das Beispielhaus mit Layher Blitz?
Mit Layher Blitz braucht das Beispielhaus mit 11,4 m × 5,3 m insgesamt 287 Bauteile, aufgeteilt auf die Gruppen in der Tabelle. Ihr eigenes Gebäude bekommt seine eigene Materialliste.
Ist die Layher Blitz-Planung aus ScaFix für den Aufbau freigegeben?
ScaFix ist ein Planungswerkzeug, keine statische Berechnung und keine Freigabe. Prüfen Sie das Gerüst vor dem Aufbau immer anhand der Aufbau- und Verwendungsanleitung des Herstellers und der geltenden Vorschriften.
