Hünnebeck BOSTA 70/100 in ScaFix
ScaFix plant Hünnebeck BOSTA 70/100-Gerüste mit den Feldlängen (3 m, 2,5 m und 2 m) und der Breite (0,73 m) des Systems, zeichnet das Gerüst in 3D und berechnet die Materialliste. Unten sehen Sie unser Beispielhaus mit Hünnebeck BOSTA 70/100.
Das System in ScaFix
- Hersteller
- Hünnebeck
- Systemart
- Rahmengerüst (Fassadengerüst)
- Varianten in der Systemauswahl
- Hünnebeck BOSTA 70/100
- Feldlängen
- 3 m, 2,5 m, 2 m
- Breiten
- 0,73 m
- Quelle der Verankerungsregel
- DIBt Z-8.1-54.2 BOSTA 70 (16.06.2025) Anl. B §B.1/§B.5 (Ankerböcke nicht an den Stirnseiten, sonst einheitlich lange Gerüsthalter), Anl. C s.01/05/07

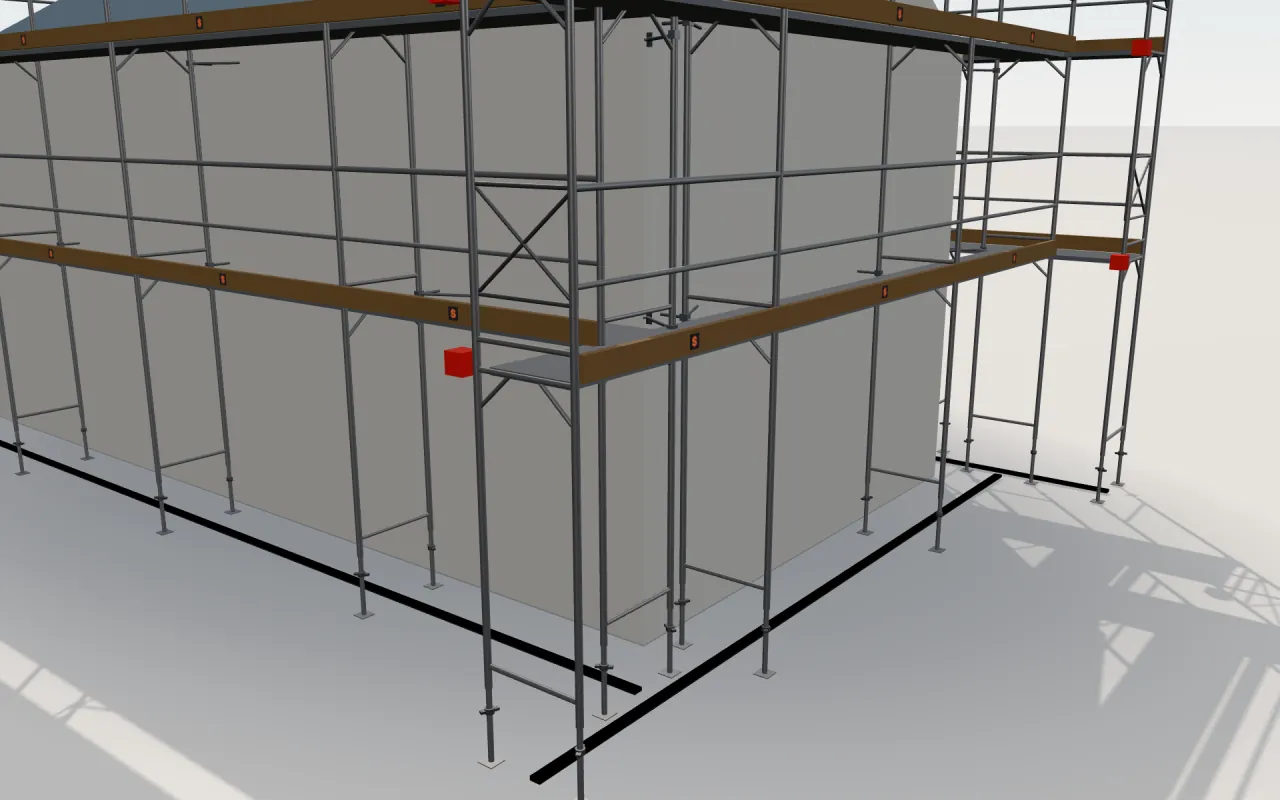

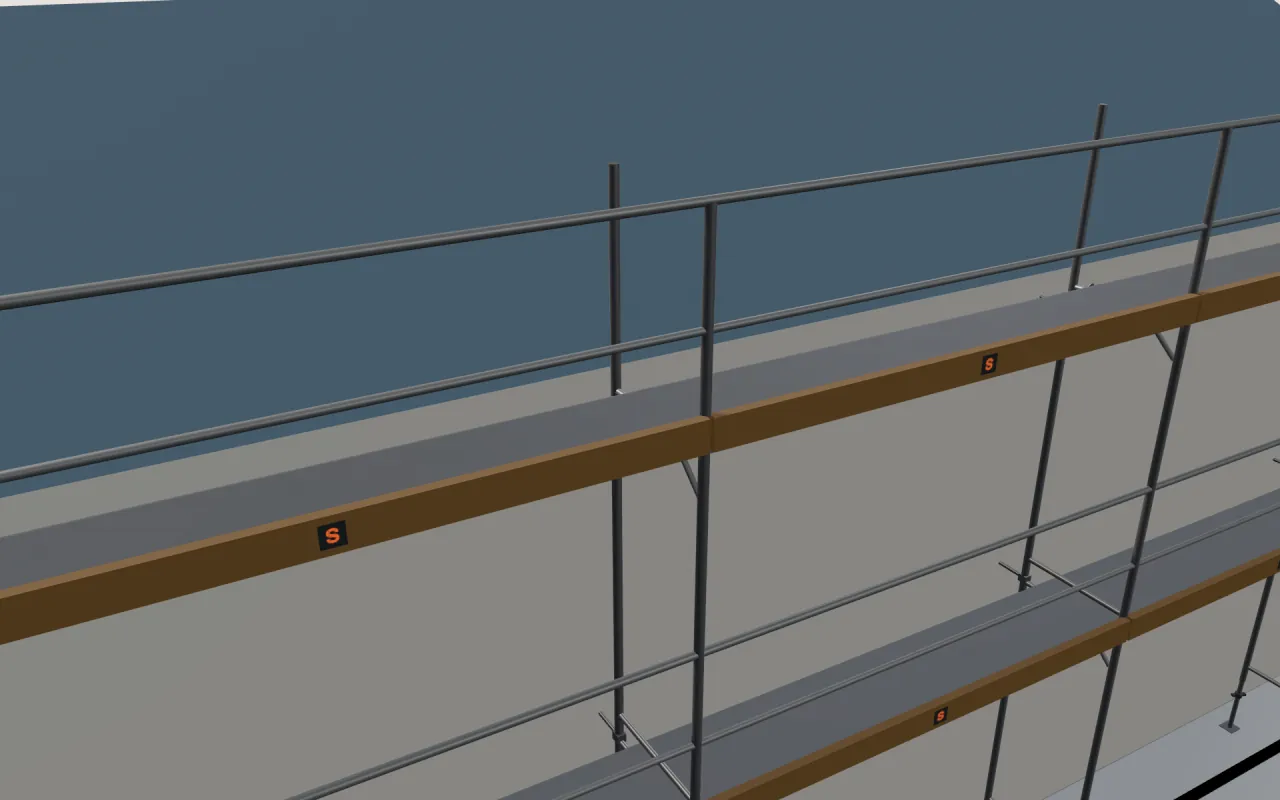

Nahaufnahmen aus dem 3D-Modell

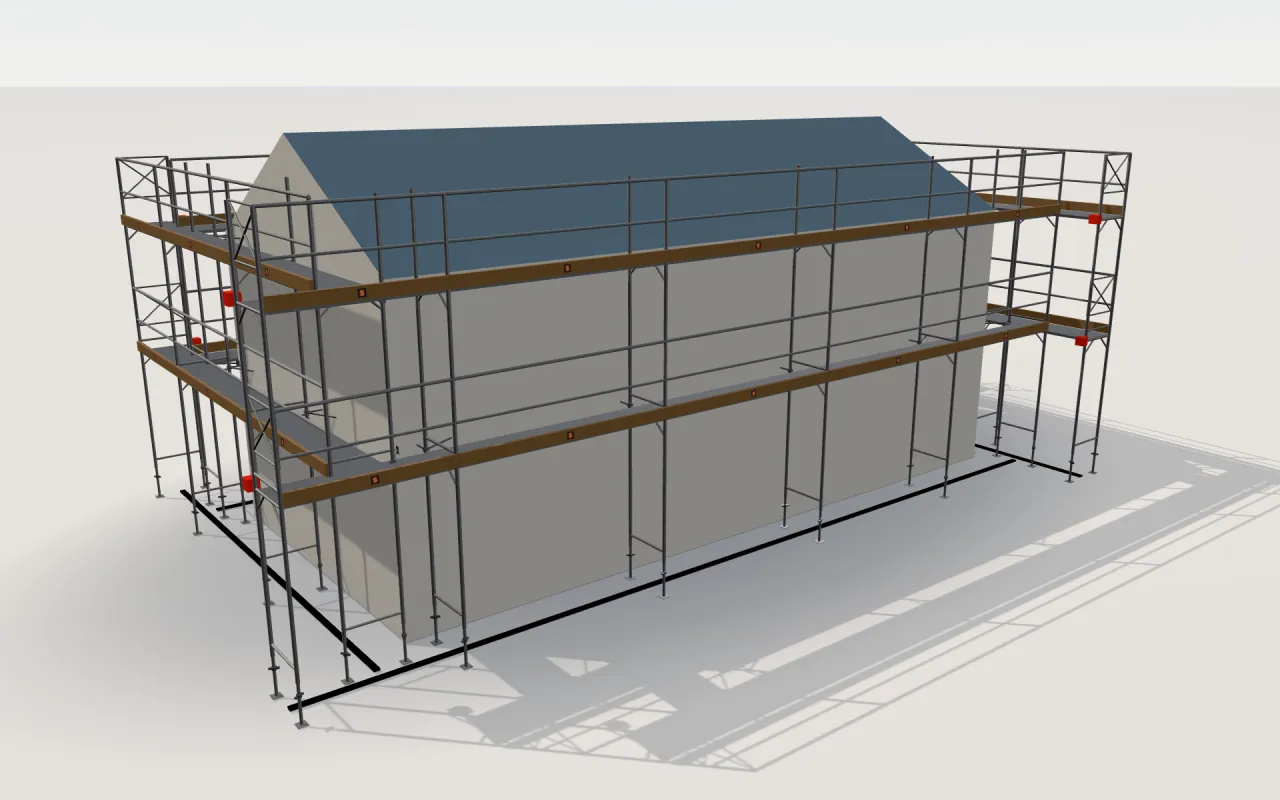

Das Beispielhaus mit Hünnebeck BOSTA 70/100
Das eigene Beispiel von ScaFix: ein Haus mit 11,4 m × 5,3 m, Satteldach, Traufe 4,5 m und First 6 m, rundum eingerüstet. Die Zahlen unten stammen aus der App, berechnet von derselben Engine wie in Projekten.
- System
- Hünnebeck BOSTA 70/100
- Gerüstbreite
- 0,73 m
- Beläge auf
- 2,5 m, 4,5 m
- Oberster Belag
- 4,5 m
- Zugang
- Beläge mit Leitergang
- Bauteile insgesamt
- 316
Die Wände und Felder
| Wand | Länge | Höhe | Felder |
|---|---|---|---|
| Wand 1 | 11,4 m | 4,5 m | 1 × 2 m + 3 × 3 m + 1 × 2,5 m |
| Wand 2 (Giebel) | 5,3 m | 6 m | 1 × 2 m + 1 × 3 m + 1 × 2,5 m |
| Wand 3 | 11,4 m | 4,5 m | 1 × 2 m + 3 × 3 m + 1 × 2,5 m |
| Wand 4 (Giebel) | 5,3 m | 6 m | 1 × 2 m + 1 × 3 m + 1 × 2,5 m |
Materialliste des Beispielhauses mit Hünnebeck BOSTA 70/100
Die vollständige Materialliste für das eigene Beispiel von ScaFix, gruppiert wie in der App.
| Bauteil | Länge | Anzahl |
|---|---|---|
| Rahmen und Ständer | ||
| Rahmen | 2 m | 40 |
| Rahmen | 1 m | 4 |
| Geländerpfosten der obersten Gerüstlage | 16 | |
| Beläge | ||
| Beläge ohne Leiter | 3 m | 14 |
| Beläge ohne Leiter | 2,5 m | 8 |
| Beläge ohne Leiter | 2 m | 8 |
| Beläge mit Leiter | 3 m | 2 |
| Geländer | ||
| Längsgeländer | 3 m | 16 |
| Längsgeländer | 2,5 m | 8 |
| Längsgeländer | 2 m | 8 |
| Bordbretter | ||
| Bordbretter | 3 m | 16 |
| Bordbretter | 2,5 m | 8 |
| Bordbretter | 2 m | 8 |
| Enden | ||
| Stirngeländer | 8 | |
| Gerüsthalter und Kupplungen | ||
| Gerüsthalter | 49 | |
| Verankerungskupplungen | 49 | |
| Normalkupplungen für Gerüsthalter | 14 | |
| Fußspindeln und Fußplatten | ||
| Fußspindeln / Fußplatten | 40 | |
Das ist unser Beispiel. Die Materialliste für Ihre eigenen Wände folgt Ihren Maßen und Einstellungen.
Grenzen
- Die Zahl der Gerüsthalter folgt der Verankerungsregel des Systems. Ihre Lage muss anhand der Aufbau- und Verwendungsanleitung des Herstellers geprüft werden.
- Runde Ecken, Silo- und Tankgerüste sowie Hängegerüste werden noch nicht unterstützt.
Fragen und Antworten
Welche Feldlängen hat Hünnebeck BOSTA 70/100 in ScaFix?
ScaFix verwendet für Hünnebeck BOSTA 70/100 die Feldlängen 3 m, 2,5 m und 2 m und die Breite 0,73 m. Die Varianten in der Systemauswahl sind Hünnebeck BOSTA 70/100.
Wie viele Bauteile braucht das Beispielhaus mit Hünnebeck BOSTA 70/100?
Mit Hünnebeck BOSTA 70/100 braucht das Beispielhaus mit 11,4 m × 5,3 m insgesamt 316 Bauteile, aufgeteilt auf die Gruppen in der Tabelle. Ihr eigenes Gebäude bekommt seine eigene Materialliste.
Ist die Hünnebeck BOSTA 70/100-Planung aus ScaFix für den Aufbau freigegeben?
ScaFix ist ein Planungswerkzeug, keine statische Berechnung und keine Freigabe. Prüfen Sie das Gerüst vor dem Aufbau immer anhand der Aufbau- und Verwendungsanleitung des Herstellers und der geltenden Vorschriften.
