assco Futuro in ScaFix
ScaFix plant assco Futuro-Gerüste mit den Feldlängen (0,73–3,07 m) und den Breiten (1,4 m, 1,09 m und 0,73 m) des Systems, zeichnet das Gerüst in 3D und berechnet die Materialliste. Unten sehen Sie unser Beispielhaus mit assco Futuro.
Eine Woche testen – 9,90 €Demohaus in 3D ansehenScaFix ansehen
9,90 € für 7 Tage. Verlängert sich nicht.
Wie viele Teile braucht assco Futuro für ein Haus?
ScaFix plant assco Futuro mit den Feldlängen 0,73–3,07 m und der Gerüstbreite 0,73 m. Am 11,4 m × 5,3 m großen Beispielhaus von ScaFix, rundum eingerüstet, braucht assco Futuro 559 Teile; Layher Allround braucht am selben Haus 481.
Das System in ScaFix
- Hersteller
- assco
- Systemart
- Modulgerüst mit Rosette
- Varianten in der Systemauswahl
- assco Futuro
- Feldlängen
- 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,4 m, 1,09 m, 1,04 m, 0,73 m
- Breiten
- 1,4 m, 1,09 m, 0,73 m
- Quelle der Verankerungsregel
- DIBt Z-8.22-841 ASSCO FUTURO (23.1.2024) Anl. C §C.1, §C.5

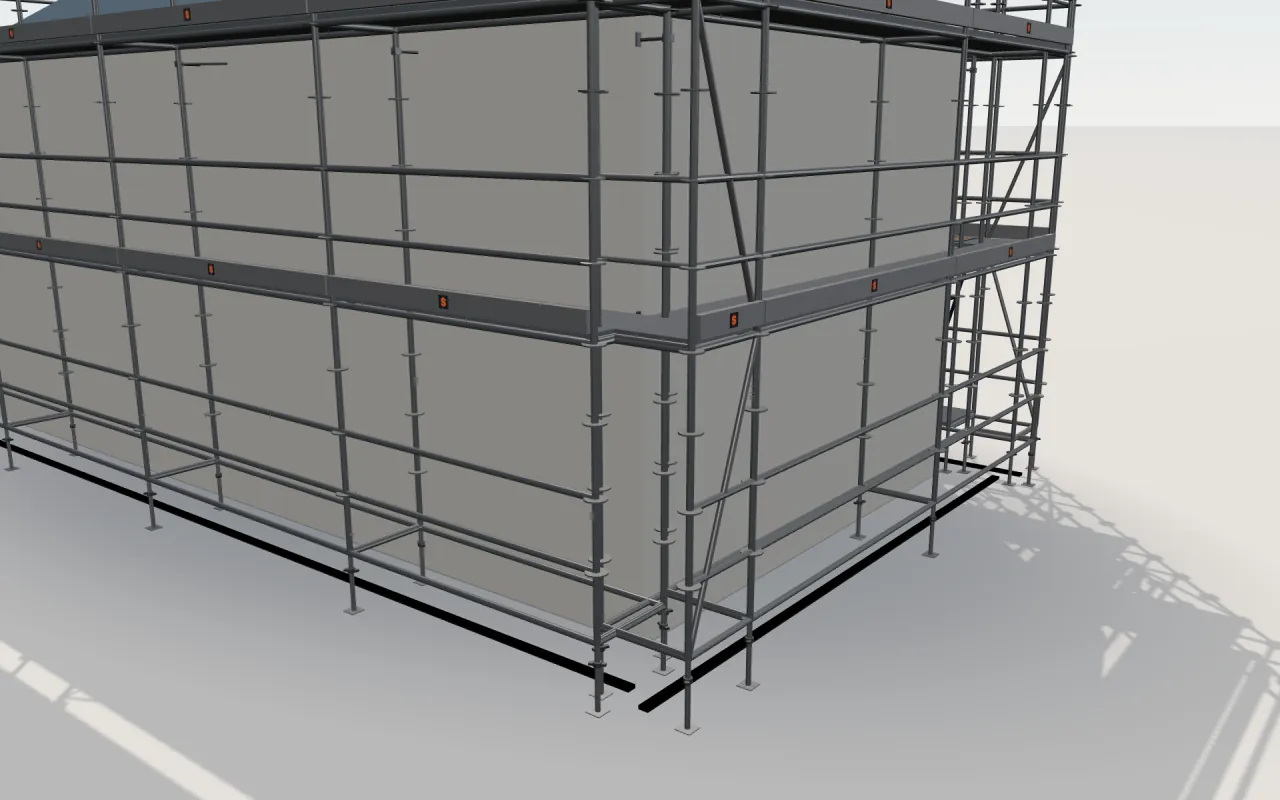

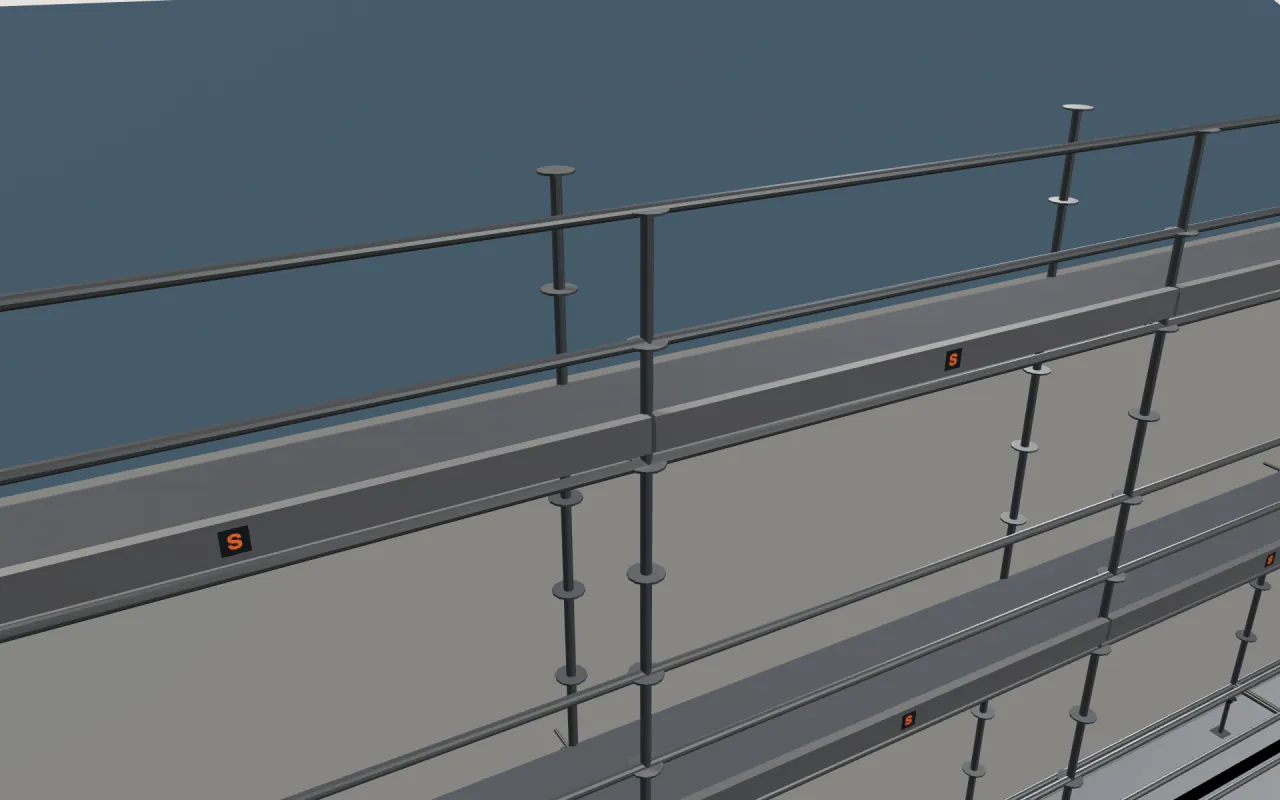

Nahaufnahmen aus dem 3D-Modell

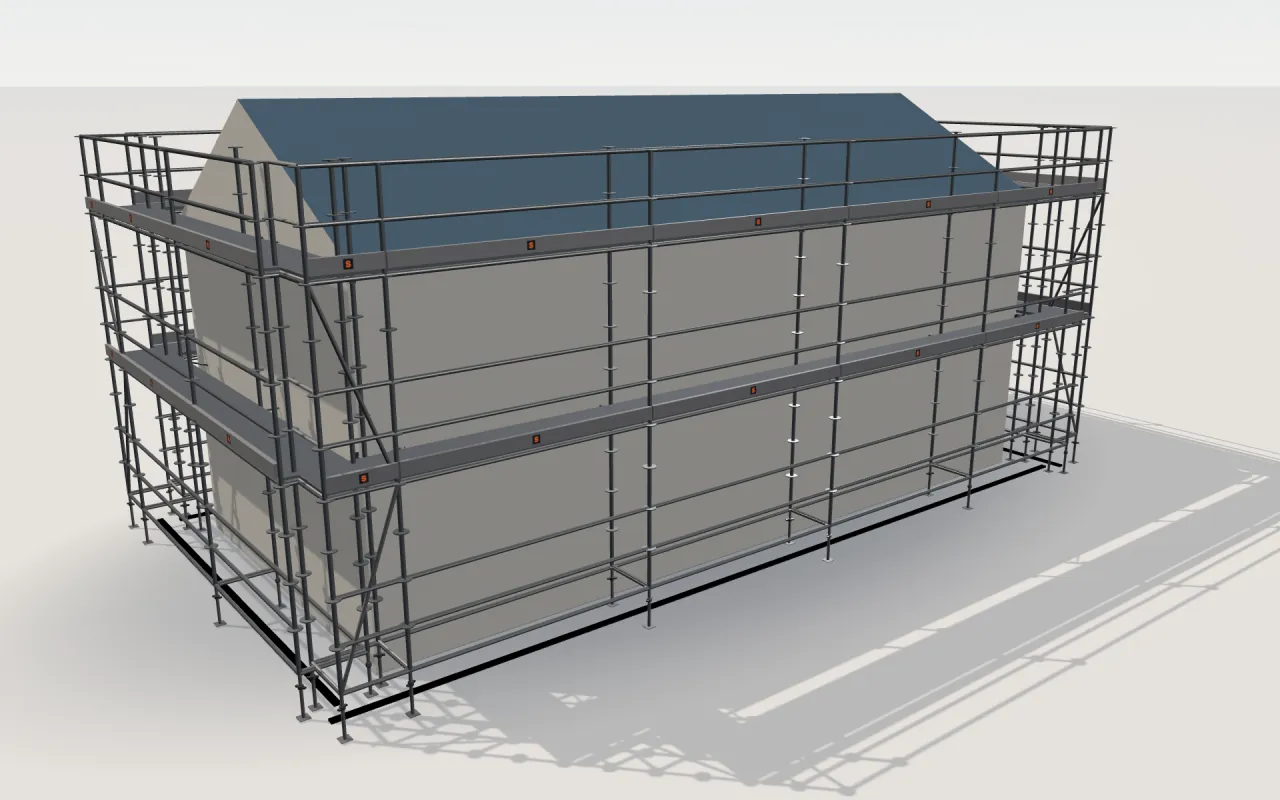

Das Beispielhaus mit assco Futuro
Das eigene Beispiel von ScaFix: ein Haus mit 11,4 m × 5,3 m, Satteldach, Traufe 4,5 m und First 6 m, rundum eingerüstet. Die Zahlen unten stammen aus der App, berechnet von derselben Engine wie in Projekten.
- System
- assco Futuro
- Gerüstbreite
- 0,73 m
- Beläge auf
- 2,5 m, 4,5 m
- Oberster Belag
- 4,5 m
- Zugang
- Beläge mit Leitergang
- Bauteile insgesamt
- 559
Die Wände und Felder
| Wand | Länge | Höhe | Felder |
|---|---|---|---|
| Wand 1 | 11,4 m | 4,5 m | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m |
| Wand 2 (Giebel) | 5,3 m | 6 m | 1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m |
| Wand 3 | 11,4 m | 4,5 m | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m |
| Wand 4 (Giebel) | 5,3 m | 6 m | 1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m |
Materialliste des Beispielhauses mit assco Futuro
Die vollständige Materialliste für das eigene Beispiel von ScaFix, gruppiert wie in der App.
| Bauteil | Länge | Anzahl |
|---|---|---|
| Rahmen und Ständer | ||
| Ständer | 2 m | 80 |
| Ständer | 1 m | 40 |
| Riegel und Träger | ||
| Längsriegel | 3,07 m | 48 |
| Längsriegel | 2,57 m | 24 |
| Längsriegel | 0,73 m | 24 |
| Querriegel | 60 | |
| Beläge | ||
| Beläge ohne Leiter | 3,07 m | 15 |
| Beläge ohne Leiter | 2,57 m | 8 |
| Beläge ohne Leiter | 0,73 m | 8 |
| Beläge mit Leiter | 3,07 m | 2 |
| Geländer | ||
| Längsgeländer | 3,07 m | 48 |
| Längsgeländer | 2,57 m | 24 |
| Längsgeländer | 0,73 m | 24 |
| Bordbretter | ||
| Bordbretter | 3,07 m | 16 |
| Bordbretter | 2,57 m | 8 |
| Bordbretter | 0,73 m | 8 |
| Diagonalen | ||
| Diagonalen | 0,73 m | 8 |
| Enden | ||
| Stirngeländer | 8 | |
| Gerüsthalter und Kupplungen | ||
| Gerüsthalter | 29 | |
| Verankerungskupplungen | 29 | |
| Normalkupplungen für Gerüsthalter | 8 | |
| Fußspindeln und Fußplatten | ||
| Fußspindeln / Fußplatten | 40 | |
Das ist unser Beispiel. Die Materialliste für Ihre eigenen Wände folgt Ihren Maßen und Einstellungen.
assco Futuro im Vergleich mit ähnlichen Systemen am selben Haus
Dasselbe Beispielhaus, von derselben Engine mit der Feldlänge und Standardbreite jedes Systems berechnet. Der Unterschied in der Stückzahl kommt von der Feldlänge, der Breite und dem Aufbau des Systems.
| System | Felder an der Längswand | Breite | Teile gesamt |
|---|---|---|---|
| assco Futuro | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m | 0,73 m | 559 |
| Layher Allround | 4 × 3,07 m | 0,73 m | 481 |
| PERI UP | 1 × 0,75 m + 3 × 3 m + 1 × 2,5 m | 0,75 m | 567 |
| Plettac Contur | 1 × 0,75 m + 3 × 3 m + 1 × 2,5 m | 0,74 m | 561 |
Grenzen
- Die Zahl der Gerüsthalter folgt der Verankerungsregel des Systems. Ihre Lage muss anhand der Aufbau- und Verwendungsanleitung des Herstellers geprüft werden.
- Runde Ecken, Silos und Hängegerüste gibt es in Pro. Ein rundes Gerüst ist keine Regelausführung und braucht eine Berechnung oder die Unterlagen des Herstellers. Ein Hängegerüst (Layher Allround und HAKI Universal) braucht immer eine statische Berechnung durch den Hersteller oder einen Ingenieur.
Fragen und Antworten
Welche Feldlängen hat assco Futuro in ScaFix?
ScaFix verwendet für assco Futuro die Feldlängen 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,4 m, 1,09 m, 1,04 m und 0,73 m und die Breiten 1,4 m, 1,09 m und 0,73 m.
Wie viele Bauteile braucht das Beispielhaus mit assco Futuro?
Mit assco Futuro braucht das Beispielhaus mit 11,4 m × 5,3 m insgesamt 559 Bauteile, aufgeteilt auf die Gruppen in der Tabelle. Ihr eigenes Gebäude bekommt seine eigene Materialliste.
Ist die assco Futuro-Planung aus ScaFix für den Aufbau freigegeben?
ScaFix ist ein Planungswerkzeug, keine statische Berechnung und keine Freigabe. Prüfen Sie das Gerüst vor dem Aufbau immer anhand der Aufbau- und Verwendungsanleitung des Herstellers und der geltenden Vorschriften.
