Gerüstsystem

MJ UNI 70/100 in ScaFix

ScaFix plant MJ UNI 70/100-Gerüste mit den Feldlängen (3 m, 2,5 m und 2 m) und der Breite (0,73 m) des Systems, zeichnet das Gerüst in 3D und berechnet die Materialliste. Unten sehen Sie unser Beispielhaus mit MJ UNI 70/100.

Zuletzt aktualisiert am 22. Oktober 2026

Eine Woche testen – 9,90 €Demohaus in 3D ansehen ScaFix ansehen

9,90 € für 7 Tage. Verlängert sich nicht.

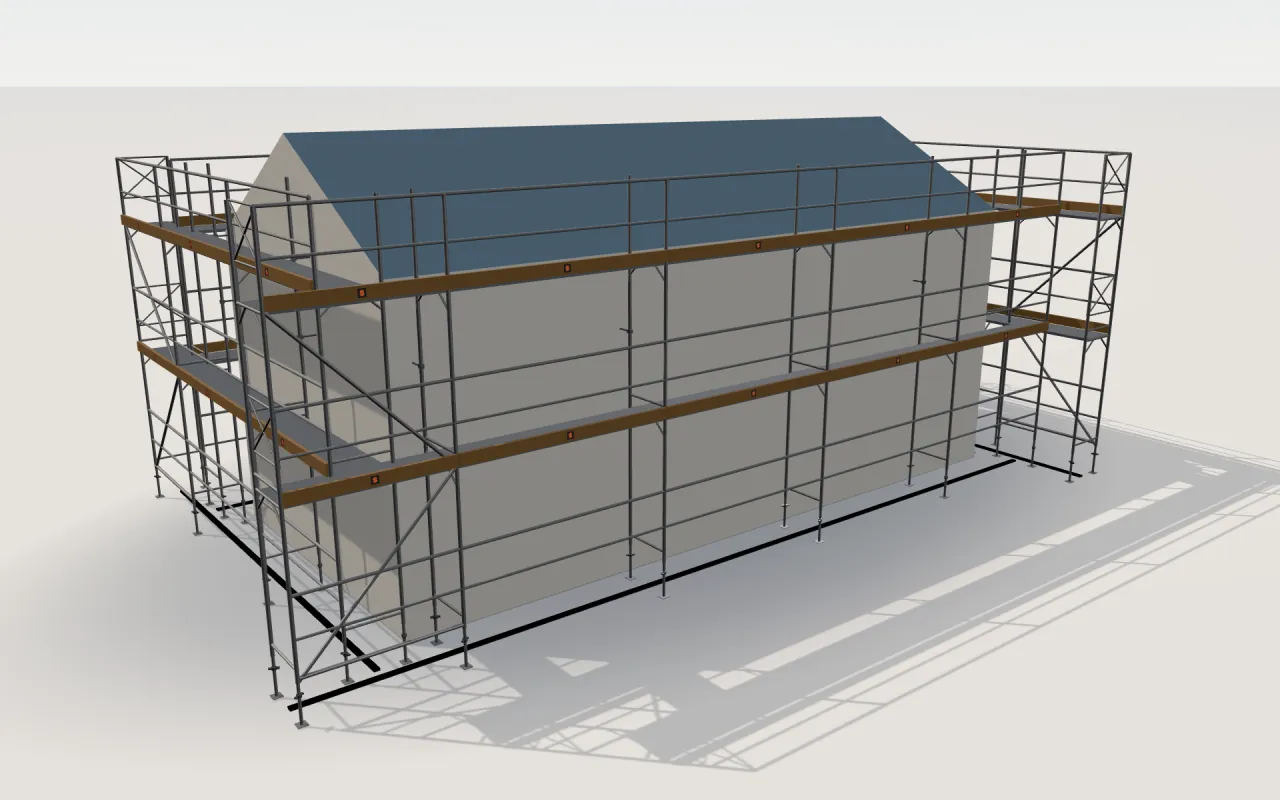

MJ UNI 70/100 um das Beispielhaus, wie ScaFix es in 3D zeichnet.

Wie viele Teile braucht MJ UNI 70/100 für ein Haus?

ScaFix plant MJ UNI 70/100 mit den Feldlängen 3 m, 2,5 m und 2 m und der Gerüstbreite 0,73 m. Am 11,4 m × 5,3 m großen Beispielhaus von ScaFix, rundum eingerüstet, braucht MJ UNI 70/100 288 Teile; Jamax braucht am selben Haus 268.

Das System in ScaFix

Hersteller: MJ-Gerüst
Systemart: Rahmengerüst (Fassadengerüst)
Varianten in der Systemauswahl: MJ UNI 70/100
Feldlängen: 3 m, 2,5 m, 2 m
Breiten: 0,73 m
Verankerungsregel in ScaFix: Allgemeine Regel: ScaFix hat die Herstellerunterlage für dieses System noch nicht. Prüfen Sie die Verankerung anhand der Aufbau- und Verwendungsanleitung.

Nahaufnahmen aus dem 3D-Modell

Nahaufnahme der Ecke, an der Längswand und Giebelwand zusammentreffen, mit MJ UNI 70/100-Stielen, Belägen, Geländern und Bordbrettern im 3D-Modell von ScaFix — Die Ecke: Die Felder der beiden Wände treffen sich, mit Belag, Geländer und Bordbrett auf jeder Lage.

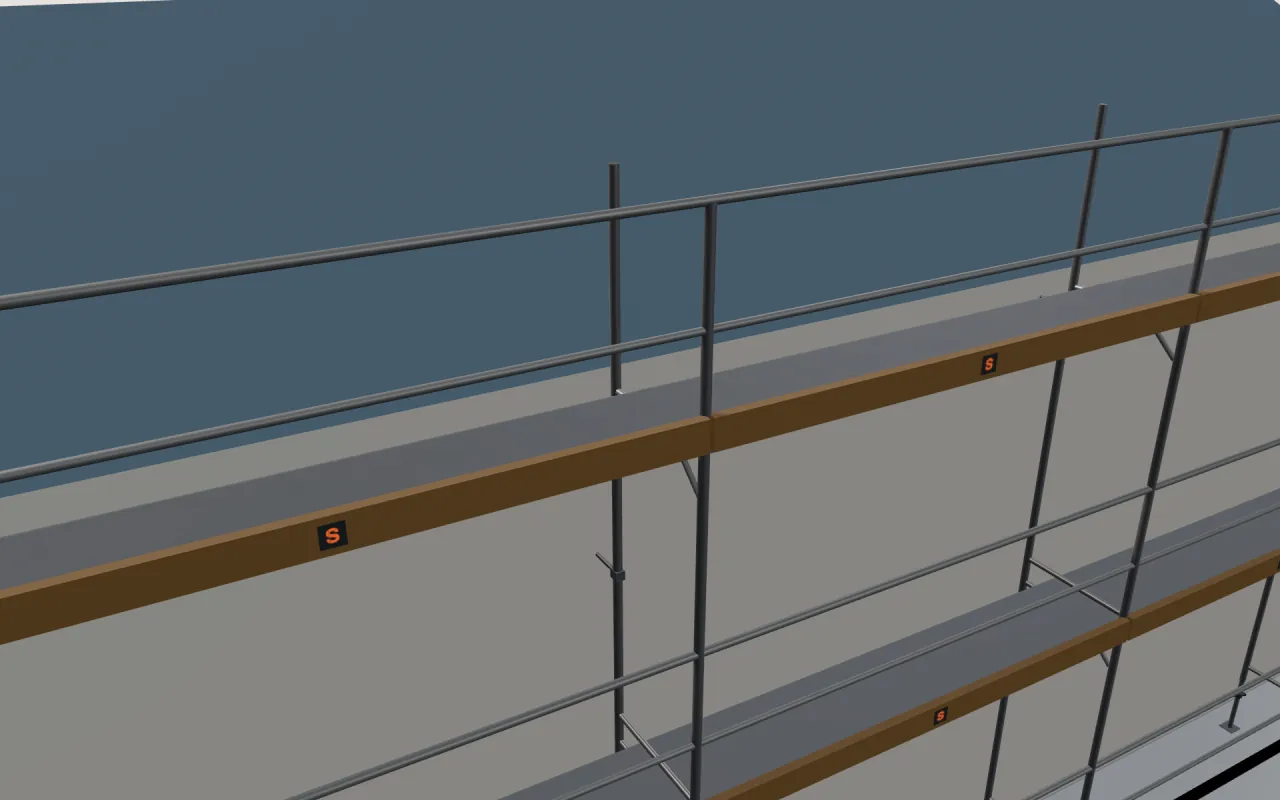

Nahaufnahme der obersten MJ UNI 70/100-Lage unter der Traufe, mit Geländern und Bordbrettern, im 3D-Modell von ScaFix — Die oberste Lage unter der Traufe, mit Geländern und Bordbrettern.

Das Beispielhaus mit MJ UNI 70/100

Das eigene Beispiel von ScaFix: ein Haus mit 11,4 m × 5,3 m, Satteldach, Traufe 4,5 m und First 6 m, rundum eingerüstet. Die Zahlen unten stammen aus der App, berechnet von derselben Engine wie in Projekten.

System: MJ UNI 70/100
Gerüstbreite: 0,73 m
Beläge auf: 2,5 m, 4,5 m
Oberster Belag: 4,5 m
Zugang: Beläge mit Leitergang
Bauteile insgesamt: 288

Die Wände und Felder

Die Wände des Beispielhauses mit MJ UNI 70/100
Wand	Länge	Höhe	Felder
Wand 1	11,4 m	4,5 m	1 × 2 m + 3 × 3 m + 1 × 2,5 m
Wand 2 (Giebel)	5,3 m	6 m	1 × 2 m + 1 × 3 m + 1 × 2,5 m
Wand 3	11,4 m	4,5 m	1 × 2 m + 3 × 3 m + 1 × 2,5 m
Wand 4 (Giebel)	5,3 m	6 m	1 × 2 m + 1 × 3 m + 1 × 2,5 m

Materialliste des Beispielhauses mit MJ UNI 70/100

Die vollständige Materialliste für das eigene Beispiel von ScaFix, gruppiert wie in der App.

Materialliste des Beispielhauses mit MJ UNI 70/100
Bauteil	Länge	Anzahl
Rahmen und Ständer
Rahmen	2 m	40
Rahmen	1 m	4
Geländerpfosten der obersten Gerüstlage		16
Beläge
Beläge ohne Leiter	3 m	14
Beläge ohne Leiter	2,5 m	8
Beläge ohne Leiter	2 m	8
Beläge mit Leiter	3 m	2
Geländer
Längsgeländer	3 m	24
Längsgeländer	2,5 m	12
Längsgeländer	2 m	16
Bordbretter
Bordbretter	3 m	16
Bordbretter	2,5 m	8
Bordbretter	2 m	8
Diagonalen
Diagonalen	2 m	8
Enden
Stirngeländer		8
Gerüsthalter und Kupplungen
Gerüsthalter		28
Verankerungskupplungen		28
Fußspindeln und Fußplatten
Fußspindeln / Fußplatten		40

Das ist unser Beispiel. Die Materialliste für Ihre eigenen Wände folgt Ihren Maßen und Einstellungen.

MJ UNI 70/100 im Vergleich mit ähnlichen Systemen am selben Haus

Dasselbe Beispielhaus, von derselben Engine mit der Feldlänge und Standardbreite jedes Systems berechnet. Der Unterschied in der Stückzahl kommt von der Feldlänge, der Breite und dem Aufbau des Systems.

Das Beispielhaus mit MJ UNI 70/100 und ähnlichen Systemen
System	Felder an der Längswand	Breite	Teile gesamt
MJ UNI 70/100	1 × 2 m + 3 × 3 m + 1 × 2,5 m	0,73 m	288
Jamax	4 × 3 m	0,68 m	268
Layher Blitz	4 × 3,07 m	0,73 m	271
Plettac SL 70/100	1 × 2 m + 3 × 3 m + 1 × 2,5 m	0,73 m	316

Grenzen

Die Zahl der Gerüsthalter folgt der Verankerungsregel des Systems. Ihre Lage muss anhand der Aufbau- und Verwendungsanleitung des Herstellers geprüft werden.
Runde Ecken, Silos und Hängegerüste gibt es in Pro. Ein rundes Gerüst ist keine Regelausführung und braucht eine Berechnung oder die Unterlagen des Herstellers. Ein Hängegerüst (Layher Allround und HAKI Universal) braucht immer eine statische Berechnung durch den Hersteller oder einen Ingenieur.

Fragen und Antworten

Welche Feldlängen hat MJ UNI 70/100 in ScaFix?

ScaFix verwendet für MJ UNI 70/100 die Feldlängen 3 m, 2,5 m und 2 m und die Breite 0,73 m.

Wie viele Bauteile braucht das Beispielhaus mit MJ UNI 70/100?

Mit MJ UNI 70/100 braucht das Beispielhaus mit 11,4 m × 5,3 m insgesamt 288 Bauteile, aufgeteilt auf die Gruppen in der Tabelle. Ihr eigenes Gebäude bekommt seine eigene Materialliste.

Ist die MJ UNI 70/100-Planung aus ScaFix für den Aufbau freigegeben?

ScaFix ist ein Planungswerkzeug, keine statische Berechnung und keine Freigabe. Prüfen Sie das Gerüst vor dem Aufbau immer anhand der Aufbau- und Verwendungsanleitung des Herstellers und der geltenden Vorschriften.
