Solideq RAMSCAFF: faglengder, bredder og deleliste
ScaFix planlegger Solideq RAMSCAFF-stillas med systemets egne faglengder (0,73–3,07 m) og dybde (0,73 m), tegner stillaset i 3D og regner ut delelisten. Under er eksempelhuset vårt med Solideq RAMSCAFF.
Av Ole Emil Frikstad Urstad · Slik regnes tallene ut ·
Hvor mange deler trenger Solideq RAMSCAFF til et hus?
ScaFix planlegger Solideq RAMSCAFF med faglengdene 0,73–3,07 m og stillasdybden 0,73 m. På ScaFix sitt eksempelhus på 11,4 m × 5,3 m, med stillas rundt hele huset, trenger Solideq RAMSCAFF 308 deler; Jamax trenger 268 på det samme huset.
Prøv en uke – 79 krSe demo-huset i 3DSe ScaFix
79 kr for 7 dager. Fornyes ikke.
Systemet i ScaFix
- Produsent
- Solideq
- Systemtype
- Rammestillas (fasadestillas)
- Varianter i systemvelgeren
- Solideq RAMSCAFF
- Faglengder
- 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,07 m, 0,73 m
- Dybder
- 0,73 m
- Kilde for forankringsregelen
- Solideq RAMSCAFF ramställning, RISE typgodkännande SC0043-19 (SS-EN 12810-1, AFS 2013:4, till 2029-06-04) + monteringsanvisning s. «Förankring»
Verdt å vite
RAMSCAFF er typegodkjent av RISE (SC0043-19, SS-EN 12810-1, til 4. juni 2029). Det er ikke Blitz-kompatibelt: godkjenningen tillater ikke blanding med andre systemer.

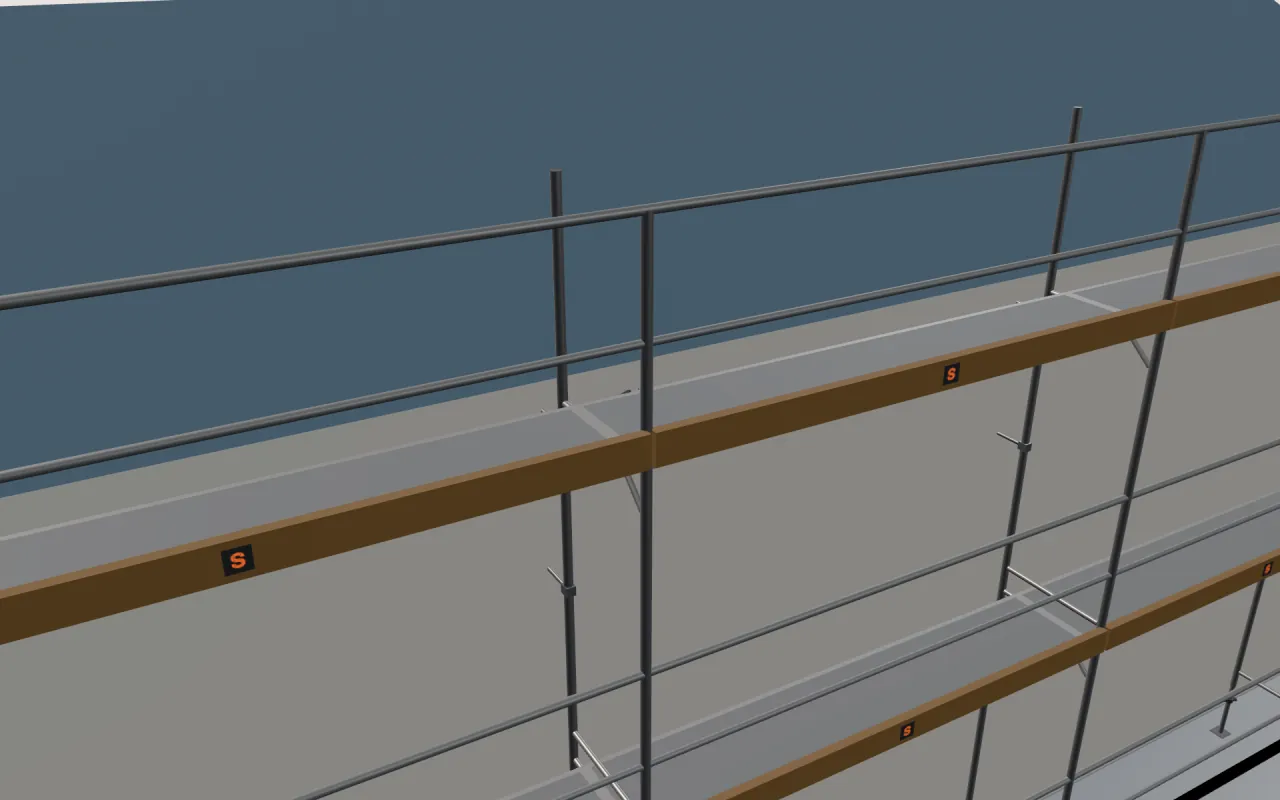

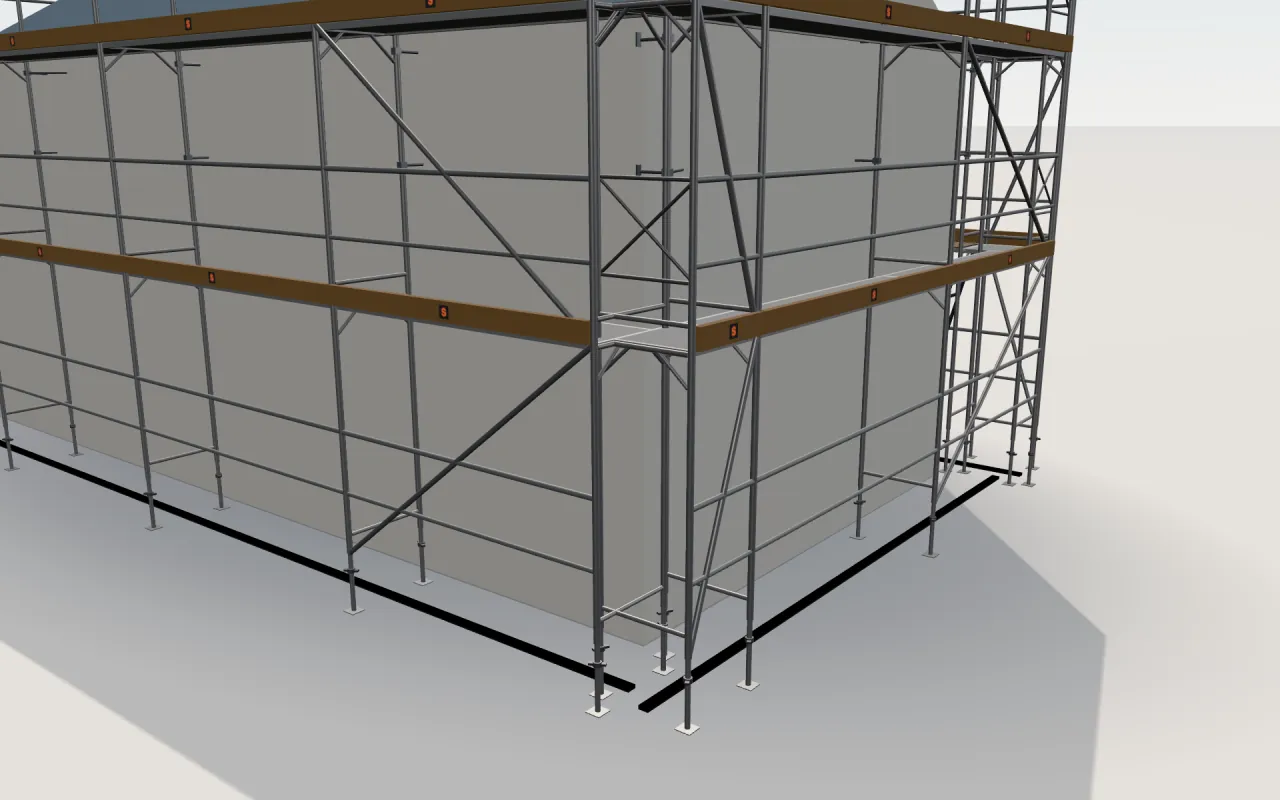

Nærbilder fra 3D-modellen

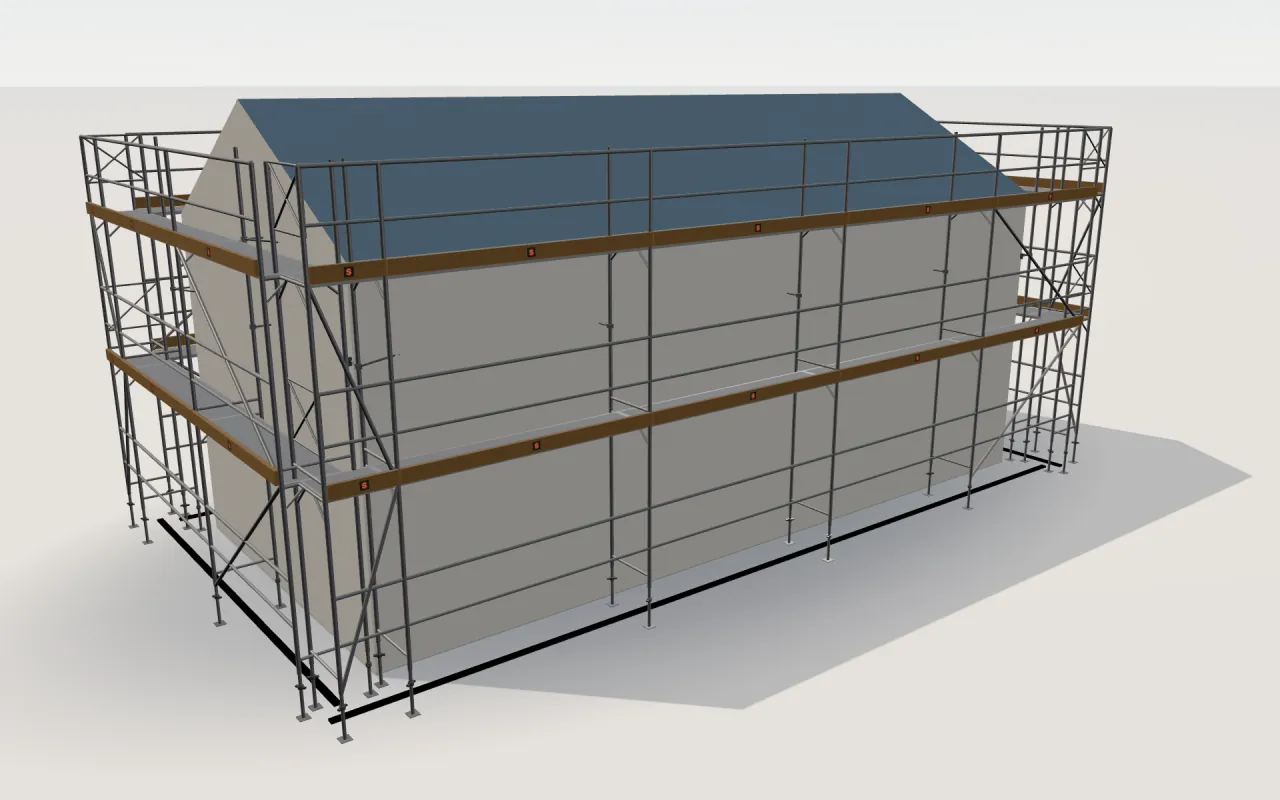

Eksempelhuset med Solideq RAMSCAFF
ScaFix sitt eget eksempel: et hus på 11,4 m × 5,3 m med saltak, gesims 4,5 m og møne 6 m, med stillas rundt hele bygget. Tallene under er appens egne, regnet ut av samme motor som i prosjektene.
- System
- Solideq RAMSCAFF
- Stillasdybde
- 0,73 m
- Lemmer på
- 2,5 m, 4,5 m
- Øverste lem
- 4,5 m
- Atkomst
- Lemmer med stige
- Deler i alt
- 308
Veggene og fagene
| Vegg | Lengde | Høyde | Fag |
|---|---|---|---|
| Vegg 1 | 11,4 m | 4,5 m | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m |
| Vegg 2 (gavl) | 5,3 m | 6 m | 1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m |
| Vegg 3 | 11,4 m | 4,5 m | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m |
| Vegg 4 (gavl) | 5,3 m | 6 m | 1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m |
Stillasdelene i Solideq RAMSCAFF: delelisten for eksempelhuset
Hele delelisten for ScaFix sitt eget eksempel, gruppert slik appen viser den.
| Del | Lengde | Antall |
|---|---|---|
| Bukker og spirer | ||
| Bukker | 2 m | 40 |
| Bukker | 1 m | 4 |
| Toppstøtter for rekkverk | 16 | |
| Lemmer og planker | ||
| Lemmer uten stige | 3,07 m | 14 |
| Lemmer uten stige | 2,57 m | 8 |
| Lemmer uten stige | 0,73 m | 8 |
| Lemmer med stige | 3,07 m | 2 |
| Rekkverk | ||
| Rekkverk foran | 3,07 m | 24 |
| Rekkverk foran | 2,57 m | 12 |
| Rekkverk foran | 0,73 m | 12 |
| Fotlister | ||
| Fotlister | 3,07 m | 16 |
| Fotlister | 2,57 m | 8 |
| Fotlister | 0,73 m | 8 |
| Diagonaler | ||
| Diagonaler | 2,57 m | 8 |
| Diagonaler | 0,73 m | 8 |
| Ender | ||
| Enderekkverk | 8 | |
| Veggankere og fester | ||
| Veggankere | 32 | |
| Fester til veggankere | 32 | |
| Normalkoblinger til veggankere | 8 | |
| Bunnskruer og ben | ||
| Bunnskruer / ben | 40 | |
Dette er eksempelet vårt. Delelisten for dine egne vegger følger dine mål og innstillinger.
Solideq RAMSCAFF mot lignende systemer på samme hus
Det samme eksempelhuset, regnet ut av den samme motoren med hvert systems faglengde og standarddybde. Forskjellen i antall deler kommer av faglengden, dybden og hvordan systemet er bygd opp.
| System | Fag på langveggen | Dybde | Deler totalt |
|---|---|---|---|
| Solideq RAMSCAFF | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m | 0,73 m | 308 |
| Jamax | 4 × 3 m | 0,68 m | 268 |
| Layher Blitz | 4 × 3,07 m | 0,73 m | 271 |
| Plettac SL 70/100 | 1 × 2 m + 3 × 3 m + 1 × 2,5 m | 0,73 m | 316 |
Solideq RAMSCAFF: deler per veggstørrelse
Stillasdybde 0,73 m, atkomst: lemmer med stige. Hver vegg er et helt antall fag på 3,07 m, så stillaset dekker den nøyaktig. Én rett vegg, ingen hjørner.
| Vegg (lengde × høyde) | Fag | Etasjer med lem | Bukker og spirer | Lemmer og planker | Bunnskruer og ben | Veggankere og fester | Deler totalt |
|---|---|---|---|---|---|---|---|
| 6,14 × 4 m | 2 × 3,07 m | 1 | 6 | 2 | 6 | 9 | 33 |
| 12,28 × 6 m | 4 × 3,07 m | 2 | 15 | 8 | 10 | 26 | 87 |
| 18,42 × 8 m | 6 × 3,07 m | 3 | 28 | 18 | 14 | 40 | 154 |
| 24,56 × 10 m | 8 × 3,07 m | 4 | 45 | 32 | 18 | 72 | 259 |
| 30,7 × 12 m | 10 × 3,07 m | 5 | 66 | 50 | 22 | 93 | 366 |
Slik sammenligner du oppsettet
- Dette er faste ScaFix-eksempler, ikke kundejobber. Bruk veggmålene og takformen som er oppgitt ved eksemplet.
- Sammenlign samme systemvariant, faglengder, stillasdybde, dekkhøyder og adkomst. Lik husstørrelse alene gir ikke lik deleliste.
- De viste antallene beregnes av ScaFix-motoren. Kontroller oppsettet mot produsentens monteringsanvisning og den faktiske jobben; en deleliste er ikke en statisk beregning.
Begrensninger
- Antall veggankere følger systemets forankringsregel. Plasseringen må kontrolleres mot produsentens monteringsveiledning.
- Runde hjørner, siloer og hengestillas finnes i Pro. Rundt stillas er ikke standardoppstilling og krever beregning eller leverandørdokumentasjon. Hengestillas (Layher Allround og HAKI Universal) krever alltid statisk beregning fra leverandøren eller en rådgivende ingeniør.
Spørsmål og svar
Hvilke faglengder har Solideq RAMSCAFF i ScaFix?
ScaFix bruker faglengdene 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,07 m og 0,73 m og dybden 0,73 m for Solideq RAMSCAFF.
Hvor mange deler trengs til eksempelhuset med Solideq RAMSCAFF?
Med Solideq RAMSCAFF gir eksempelhuset på 11,4 m × 5,3 m 308 deler i alt, fordelt på gruppene i tabellen. Ditt eget bygg får sin egen deleliste.
Hvor mange deler trenger Solideq RAMSCAFF til en vegg på 12,28 m × 6 m?
En 12,28 m lang og 6 m høy vegg med Solideq RAMSCAFF (4 × 3,07 m) trenger 87 deler totalt etter ScaFix: 15 bukker og spirer, 8 lemmer og planker, 10 bunnskruer og ben og 26 veggankere og fester, med lem i 2 etasjer. En 30,7 m vegg på 12 m trenger 366.
Er Solideq RAMSCAFF-planen fra ScaFix godkjent for montering?
ScaFix er et planleggingsverktøy, ikke en statisk beregning eller godkjenning. Kontroller alltid stillaset mot produsentens monteringsveiledning og gjeldende regler før montering.
