Stillassystem

Jamax i ScaFix

ScaFix planlegger Jamax-stillas med systemets egne faglengder (3 m og 2 m) og dybde (0,68 m), tegner stillaset i 3D og regner ut delelisten. Under er eksempelhuset vårt med Jamax.

Sist oppdatert 6. oktober 2026

Åpne 3D-eksempelet Se ScaFix

Jamax rundt eksempelhuset, slik ScaFix tegner det i 3D.

Systemet i ScaFix

Produsent: Jamax
Systemtype: Rammestillas (fasadestillas)
Varianter i systemvelgeren: Jamax (3m), Jamax (2m), Jamax (2m + 3m)
Faglengder: 3 m, 2 m
Dybder: 0,68 m
Kilde for forankringsregelen: Alutec «Brukerveiledning JAMAX stillassystemer» 4. utg. rev. 2 (28.08.2025) § 6.4.1 s. 16 Fordelingsmåte 1 + «Enkelt fag»

Nærbilder fra 3D-modellen

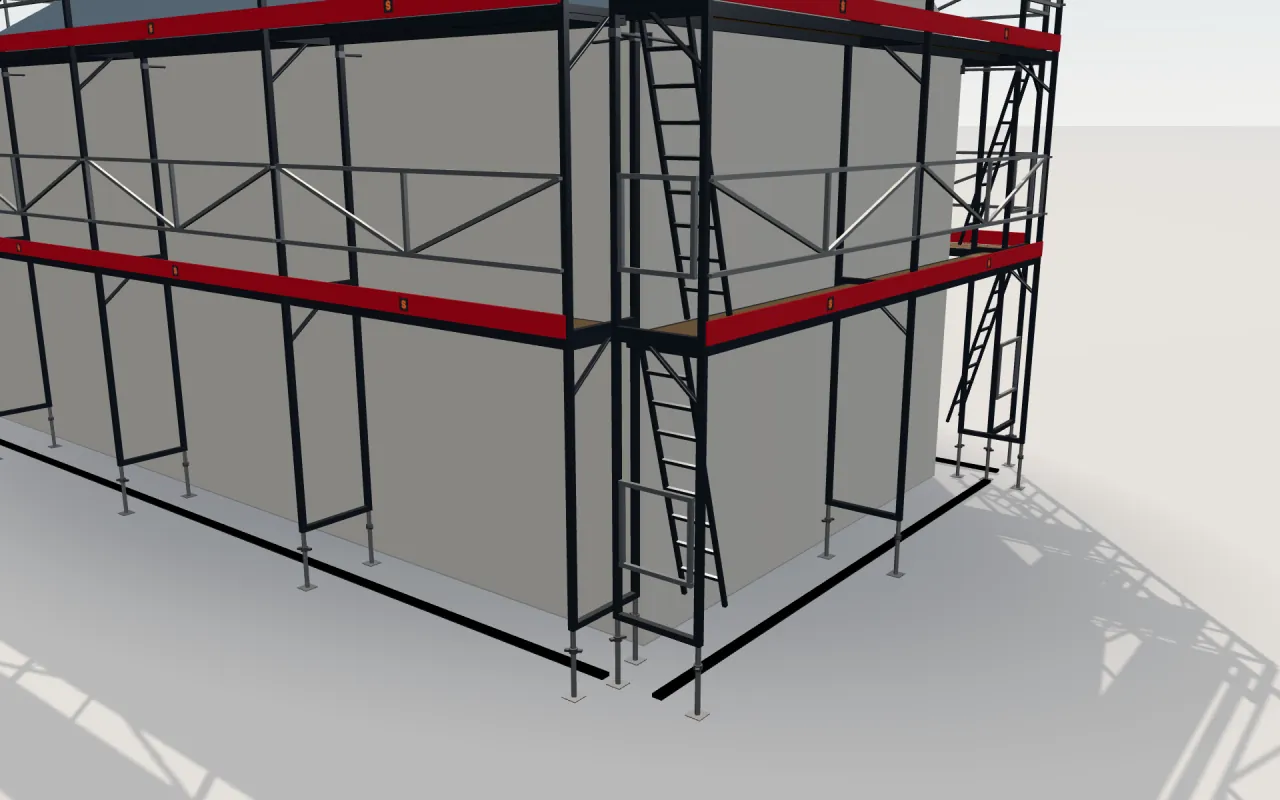

Nærbilde av hjørnet der langveggen og gavlveggen møtes, med Jamax-spirer, lemmer, rekkverk og fotlister i ScaFix sin 3D-modell — Hjørnet: fagene på de to veggene møtes, med lem, rekkverk og fotlist på hver etasje.

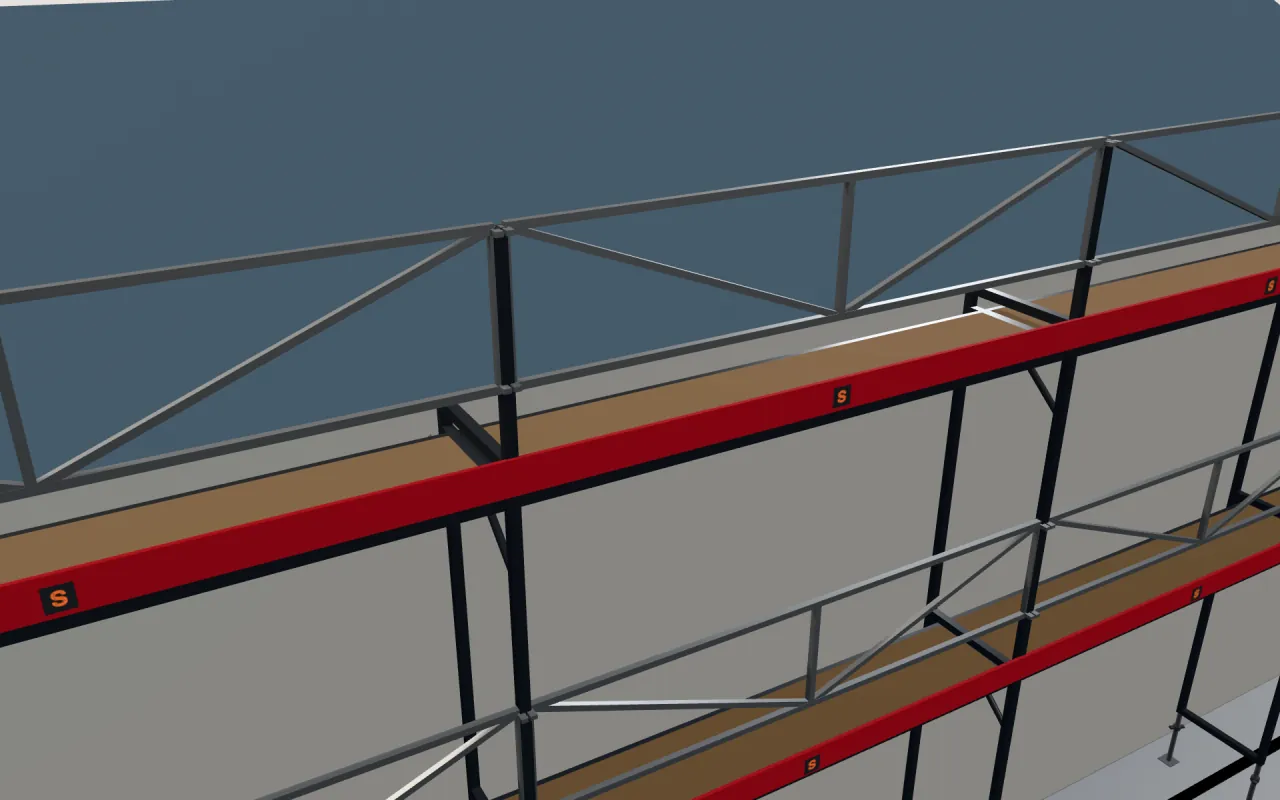

Nærbilde av øverste Jamax-etasje under takfoten, med rekkverk og fotlister, i ScaFix sin 3D-modell — Øverste etasje under takfoten, med rekkverk og fotlister.

Eksempelhuset med Jamax

ScaFix sitt eget eksempel: et hus på 11,4 m × 5,3 m med saltak, gesims 4,5 m og møne 6 m, med stillas rundt hele bygget. Tallene under er appens egne, regnet ut av samme motor som i prosjektene.

System: Jamax
Stillasdybde: 0,68 m
Lemmer på: 2,5 m, 4,5 m
Øverste lem: 4,5 m
Atkomst: Lemmer med stige
Deler i alt: 252

Veggene og fagene

Veggene i eksempelhuset med Jamax
Vegg	Lengde	Høyde	Fag
Vegg 1	11,4 m	4,5 m	4 × 3 m
Vegg 2 (gavl)	5,3 m	6 m	2 × 3 m
Vegg 3	11,4 m	4,5 m	4 × 3 m
Vegg 4 (gavl)	5,3 m	6 m	2 × 3 m

Delelisten for eksempelhuset med Jamax

Hele delelisten for ScaFix sitt eget eksempel, gruppert slik appen viser den.

Delelisten for eksempelhuset med Jamax
Del	Lengde	Antall
Bukker og spirer
Bukker	2 m	32
Bukker	1 m	4
Toppstøtter for rekkverk		12
Lemmer og planker
Lemmer uten stige	3 m	16
Lemmer med stige	3 m	8
Rekkverk
Rekkverk foran	3 m	24
Fotlister
Fotlister	3 m	24
Ender
Enderekkverk		12
Veggankere og fester
Veggankere		22
Fester til veggankere		22
Normalkoblinger til veggankere		44
Bunnskruer og ben
Bunnskruer / ben		32

Dette er eksempelet vårt. Delelisten for dine egne vegger følger dine mål og innstillinger.

Begrensninger

Antall veggankere følger systemets forankringsregel. Plasseringen må kontrolleres mot produsentens monteringsveiledning.
Runde hjørner, silo- og tankstillas og hengestillas er ikke støttet ennå.

Spørsmål og svar

Hvilke faglengder har Jamax i ScaFix?

ScaFix bruker faglengdene 3 m og 2 m og dybden 0,68 m for Jamax. Variantene i systemvelgeren er Jamax (3m), Jamax (2m), Jamax (2m + 3m).

Hvor mange deler trengs til eksempelhuset med Jamax?

Med Jamax gir eksempelhuset på 11,4 m × 5,3 m 252 deler i alt, fordelt på gruppene i tabellen. Ditt eget bygg får sin egen deleliste.

Er Jamax-planen fra ScaFix godkjent for montering?

ScaFix er et planleggingsverktøy, ikke en statisk beregning eller godkjenning. Kontroller alltid stillaset mot produsentens monteringsveiledning og gjeldende regler før montering.
