Stillassystem

HAKI Universal i ScaFix

ScaFix planlegger HAKI Universal-stillas med systemets egne faglengder (3,05 m og 2,5 m) og dybde (1,66 m, 1,25 m, 1,01 m, 0,77 m, 0,7 m), tegner stillaset i 3D og regner ut delelisten. Under er eksempelhuset vårt med HAKI Universal.

Åpne 3D-eksempeletSe ScaFix

HAKI Universal-stillas (fag på 2,5 m, dybde 1,01 m) rundt et hus på 11,4 × 5,3 m med saltak (gesims 4,5 m, møne 6 m), tegnet av ScaFix sin 3D-modell
HAKI Universal (fag på 2,5 m, dybde 1,01 m) rundt eksempelhuset, slik ScaFix tegner det i 3D.

Systemet i ScaFix

Produsent
HAKI
Systemtype
Modulstillas med kilelås
Varianter i systemvelgeren
HAKI Universal (3.05m), HAKI Universal (2.5m), HAKI Universal (2.5m + 3.05m)
Faglengder
3,05 m, 2,5 m
Dybder
1,66 m, 1,25 m, 1,01 m, 0,77 m, 0,7 m
Kilde for forankringsregelen
HAKI Monteringsveiledning HAKI Universal (NO) © HAKI AS 2022 10 Rev 5 (P000073) s. 30

Nærbilder fra 3D-modellen

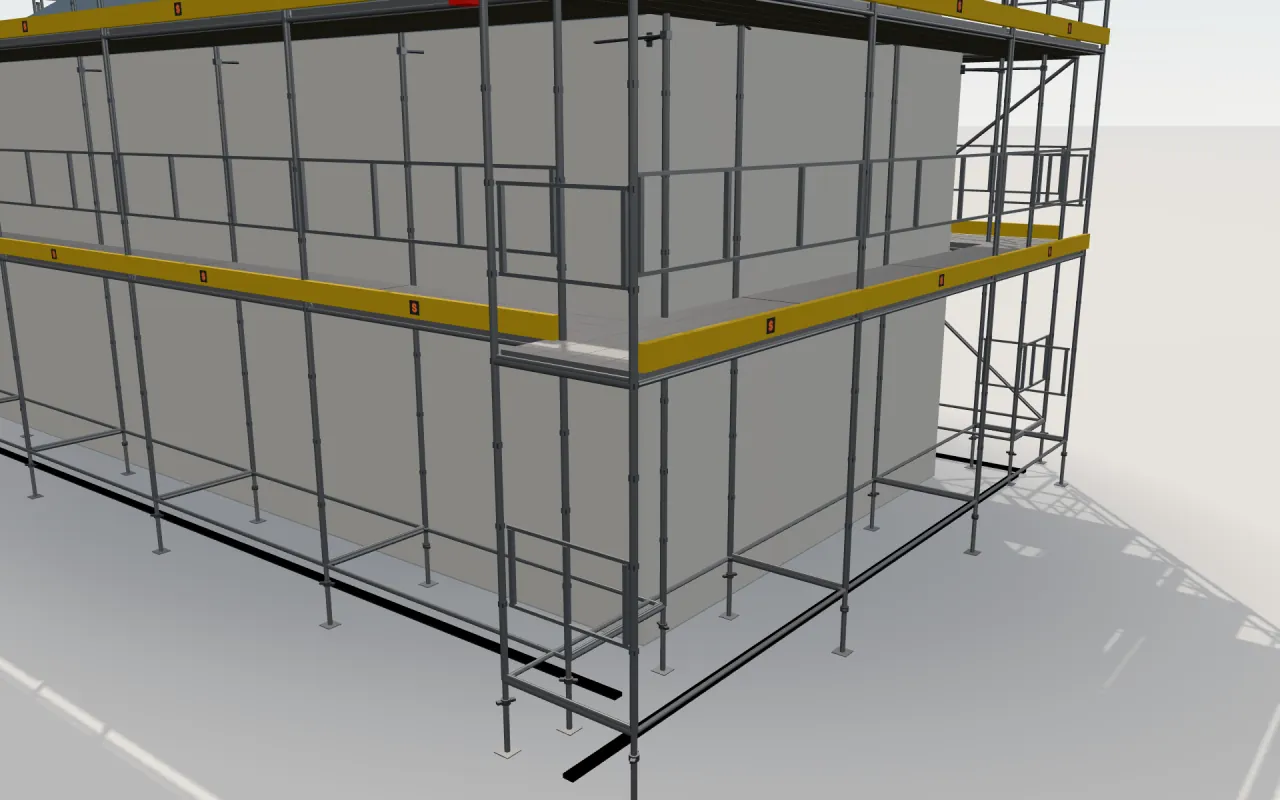

Nærbilde av hjørnet der langveggen og gavlveggen møtes, med HAKI Universal-spirer, lemmer, rekkverk og fotlister i ScaFix sin 3D-modell
Hjørnet: fagene på de to veggene møtes, med lem, rekkverk og fotlist på hver etasje.
Nærbilde av øverste HAKI Universal-etasje under takfoten, med rekkverk og fotlister, i ScaFix sin 3D-modell
Øverste etasje under takfoten, med rekkverk og fotlister.

Eksempelhuset med HAKI Universal

ScaFix sitt eget eksempel: et hus på 11,4 m × 5,3 m med saltak, gesims 4,5 m og møne 6 m, med stillas rundt hele bygget. Tallene under er appens egne, regnet ut av samme motor som i prosjektene.

System
HAKI Universal
Stillasdybde
1,01 m
Lemmer på
2,5 m, 4,5 m
Øverste lem
4,5 m
Atkomst
Trappetårn
Deler i alt
650

Veggene og fagene

Veggene i eksempelhuset med HAKI Universal
VeggLengdeHøydeFag
Vegg 111,4 m4,5 m5 × 2,5 m
Vegg 2 (gavl)5,3 m6 m3 × 2,5 m
Vegg 311,4 m4,5 m5 × 2,5 m
Vegg 4 (gavl)5,3 m6 m3 × 2,5 m

Delelisten for eksempelhuset med HAKI Universal

Hele delelisten for ScaFix sitt eget eksempel, gruppert slik appen viser den.

Delelisten for eksempelhuset med HAKI Universal
DelLengdeAntall
Bukker og spirer
Spirer2 m80
Spirer1 m40
Lengde- og tverrbjelker
Lengdebjelker2,5 m96
Tverrbjelker60
Rekkverk
Rekkverk foran2,5 m32
Fotlister
Fotlister2,5 m32
Diagonaler
Diagonaler2,5 m8
Ender
Enderekkverk18
Veggankere og fester
Veggankere26
Fester til veggankere26
Normalkoblinger til veggankere6
Bunnskruer og ben
Bunnskruer / ben40
Trappetårn
UTV-trapper2
Spirer for trappetårn4
Lengdebjelker for trappetårn1
Tverrbjelker for trappetårn6
Bunnskruer for trappetårn2
Innvendige UTV-håndløpere2
Utvendige UTV-håndløpere2
700 mm rekkverksrammer2
700 mm fotlister2
Toppramme på trappetårn1
Rekkverksstolpe i topp1
Fotlist ved topputgang1
Systemspesifikke deler
AL-plank2,5 m160

Dette er eksempelet vårt. Delelisten for dine egne vegger følger dine mål og innstillinger.

Begrensninger

  • Antall veggankere følger systemets forankringsregel. Plasseringen må kontrolleres mot produsentens monteringsveiledning.
  • Runde hjørner, silo- og tankstillas og hengestillas er ikke støttet ennå.

Spørsmål og svar

Hvilke faglengder har HAKI Universal i ScaFix?

ScaFix bruker faglengdene 3,05 m og 2,5 m og dybden 1,66 m, 1,25 m, 1,01 m, 0,77 m, 0,7 m for HAKI Universal. Variantene i systemvelgeren er HAKI Universal (3.05m), HAKI Universal (2.5m), HAKI Universal (2.5m + 3.05m).

Hvor mange deler trengs til eksempelhuset med HAKI Universal?

Med HAKI Universal gir eksempelhuset på 11,4 m × 5,3 m 650 deler i alt, fordelt på gruppene i tabellen. Ditt eget bygg får sin egen deleliste.

Er HAKI Universal-planen fra ScaFix godkjent for montering?

ScaFix er et planleggingsverktøy, ikke en statisk beregning eller godkjenning. Kontroller alltid stillaset mot produsentens monteringsveiledning og gjeldende regler før montering.
