ScaFixStillassystem
Plettac SL 70/100 i ScaFix
ScaFix planlegger Plettac SL 70/100-stillas med systemets egne faglengder (3 m, 2,5 m og 2 m) og dybde (0,73 m), tegner stillaset i 3D og regner ut delelisten. Under er eksempelhuset vårt med Plettac SL 70/100.
Systemet i ScaFix
- Produsent
- Altrad Plettac
- Systemtype
- Rammestillas (fasadestillas)
- Varianter i systemvelgeren
- Plettac SL 70/100, Plettac PD 70/100
- Faglengder
- 3 m, 2,5 m, 2 m
- Dybder
- 0,73 m
- Kilde for forankringsregelen
- DIBt Z-8.1-29 PLETTAC SL 70 (5.6.2020, endr. 29.10.2020 og 28.5.2025) Anl. B §B.5 a s.3–4, Tab. B.3 s.8, Anl. C s.6–8/17/18

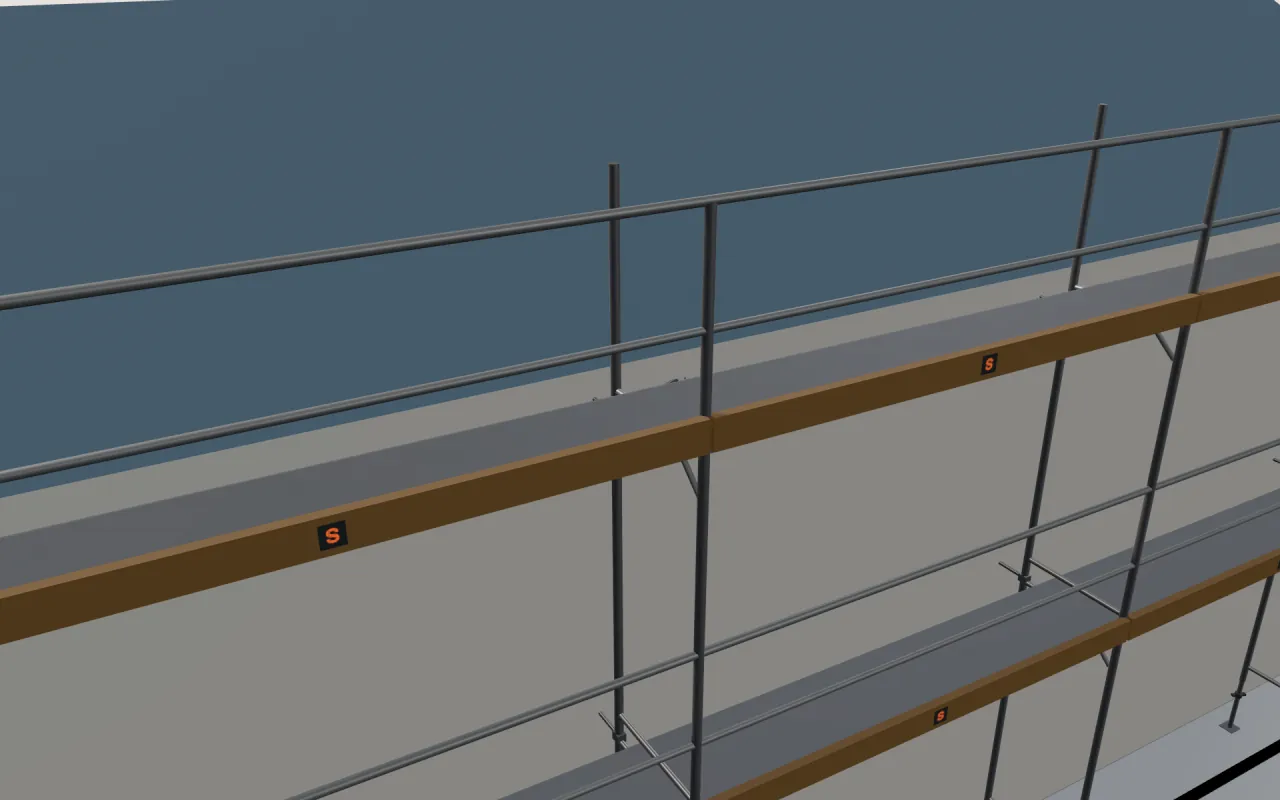

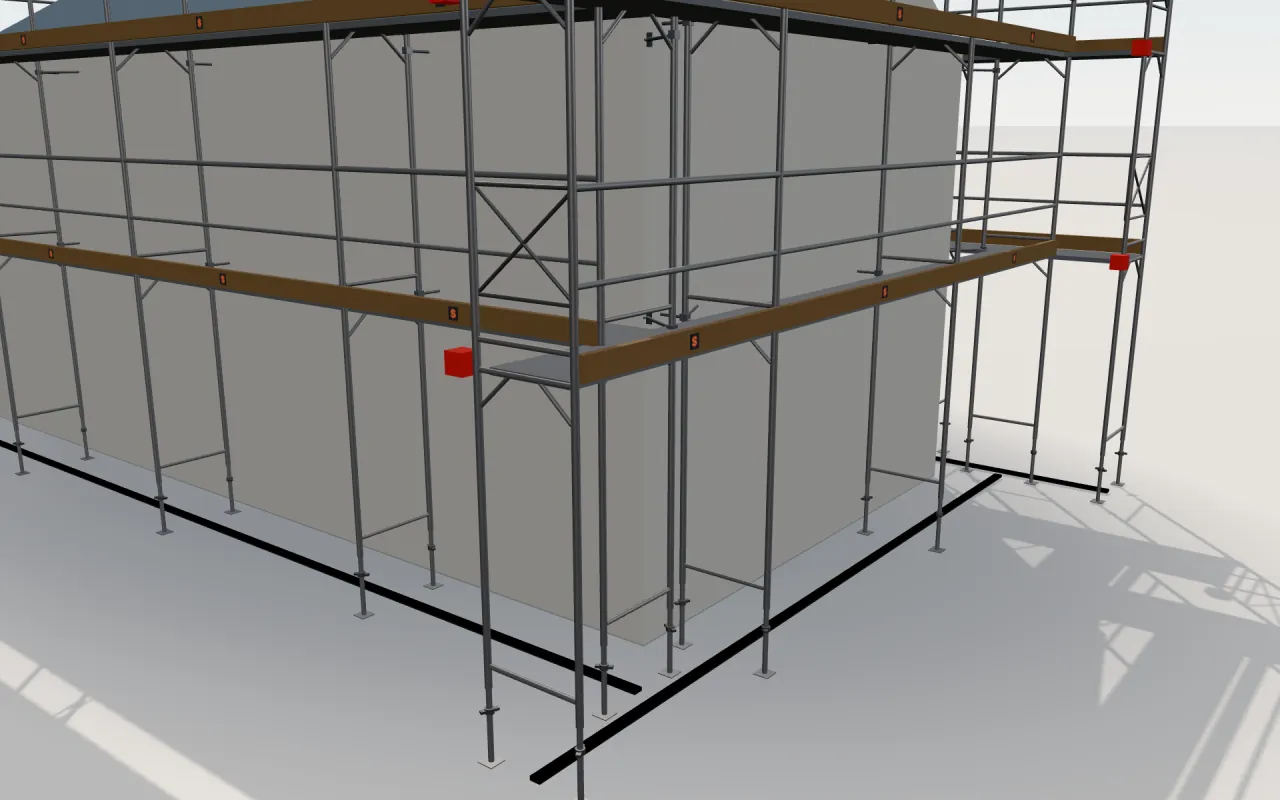

Nærbilder fra 3D-modellen

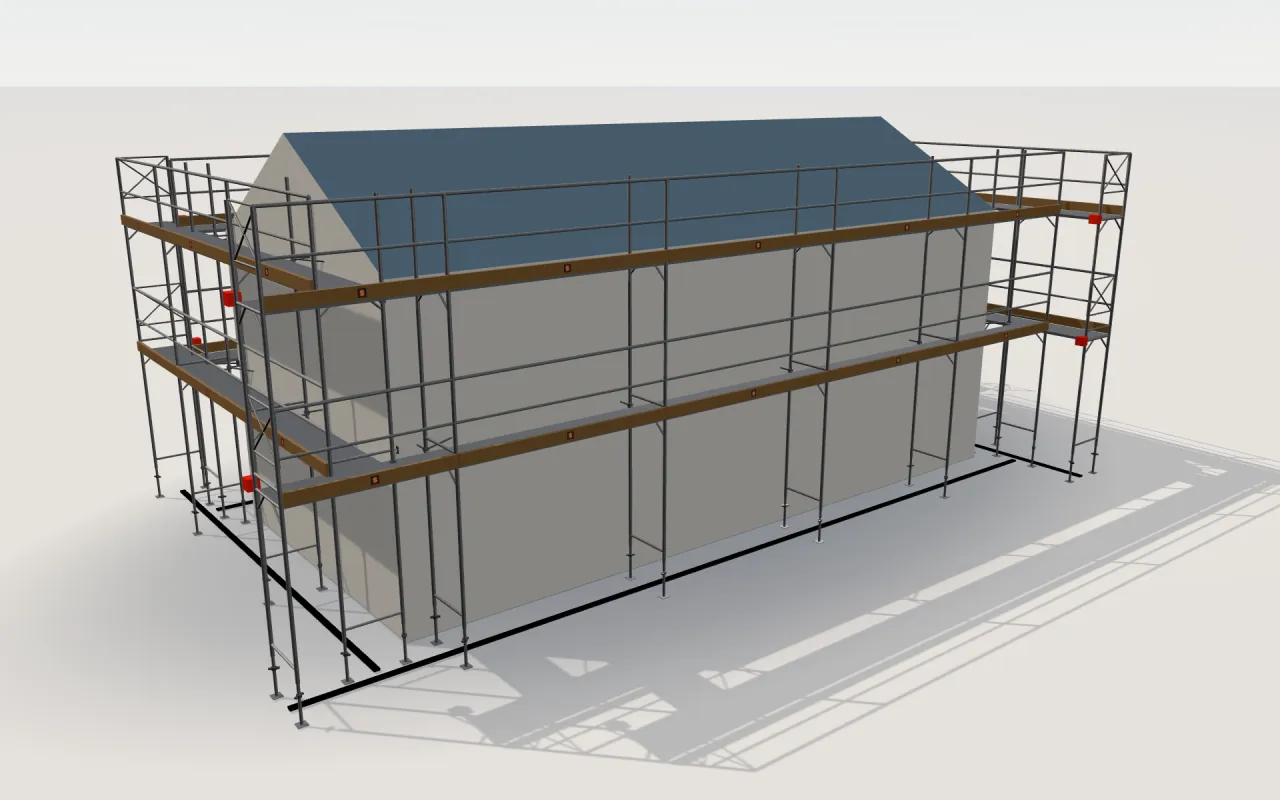

Eksempelhuset med Plettac SL 70/100
ScaFix sitt eget eksempel: et hus på 11,4 m × 5,3 m med saltak, gesims 4,5 m og møne 6 m, med stillas rundt hele bygget. Tallene under er appens egne, regnet ut av samme motor som i prosjektene.
- System
- Plettac SL 70/100
- Stillasdybde
- 0,73 m
- Lemmer på
- 2,5 m, 4,5 m
- Øverste lem
- 4,5 m
- Atkomst
- Lemmer med stige
- Deler i alt
- 308
Veggene og fagene
| Vegg | Lengde | Høyde | Fag |
|---|---|---|---|
| Vegg 1 | 11,4 m | 4,5 m | 1 × 2 m + 3 × 3 m + 1 × 2,5 m |
| Vegg 2 (gavl) | 5,3 m | 6 m | 1 × 2 m + 1 × 3 m + 1 × 2,5 m |
| Vegg 3 | 11,4 m | 4,5 m | 1 × 2 m + 3 × 3 m + 1 × 2,5 m |
| Vegg 4 (gavl) | 5,3 m | 6 m | 1 × 2 m + 1 × 3 m + 1 × 2,5 m |
Delelisten for eksempelhuset med Plettac SL 70/100
Hele delelisten for ScaFix sitt eget eksempel, gruppert slik appen viser den.
| Del | Lengde | Antall |
|---|---|---|
| Bukker og spirer | ||
| Bukker | 2 m | 40 |
| Bukker | 1 m | 4 |
| Toppstøtter for rekkverk | 16 | |
| Lemmer og planker | ||
| Lemmer uten stige | 3 m | 14 |
| Lemmer uten stige | 2,5 m | 8 |
| Lemmer uten stige | 2 m | 8 |
| Lemmer med stige | 3 m | 2 |
| Rekkverk | ||
| Rekkverk foran | 3 m | 16 |
| Rekkverk foran | 2,5 m | 8 |
| Rekkverk foran | 2 m | 8 |
| Fotlister | ||
| Fotlister | 3 m | 16 |
| Fotlister | 2,5 m | 8 |
| Fotlister | 2 m | 8 |
| Ender | ||
| Enderekkverk | 8 | |
| Veggankere og fester | ||
| Veggankere | 48 | |
| Fester til veggankere | 48 | |
| Normalkoblinger til veggankere | 8 | |
| Bunnskruer og ben | ||
| Bunnskruer / ben | 40 | |
Dette er eksempelet vårt. Delelisten for dine egne vegger følger dine mål og innstillinger.
Begrensninger
- Antall veggankere følger systemets forankringsregel. Plasseringen må kontrolleres mot produsentens monteringsveiledning.
- Runde hjørner, silo- og tankstillas og hengestillas er ikke støttet ennå.
Spørsmål og svar
Hvilke faglengder har Plettac SL 70/100 i ScaFix?
ScaFix bruker faglengdene 3 m, 2,5 m og 2 m og dybden 0,73 m for Plettac SL 70/100. Variantene i systemvelgeren er Plettac SL 70/100, Plettac PD 70/100.
Hvor mange deler trengs til eksempelhuset med Plettac SL 70/100?
Med Plettac SL 70/100 gir eksempelhuset på 11,4 m × 5,3 m 308 deler i alt, fordelt på gruppene i tabellen. Ditt eget bygg får sin egen deleliste.
Er Plettac SL 70/100-planen fra ScaFix godkjent for montering?
ScaFix er et planleggingsverktøy, ikke en statisk beregning eller godkjenning. Kontroller alltid stillaset mot produsentens monteringsveiledning og gjeldende regler før montering.
