ScaFixStillassystem
Aluhak Fasade i ScaFix
ScaFix planlegger Aluhak Fasade-stillas med systemets egne faglengder (0,72–3 m) og dybde (0,72 m), tegner stillaset i 3D og regner ut delelisten. Under er eksempelhuset vårt med Aluhak Fasade.
Prøv en uke – 79 krSe demo-huset i 3DSe ScaFix
79 kr for 7 dager. Fornyes ikke.
Hvor mange deler trenger Aluhak Fasade til et hus?
ScaFix planlegger Aluhak Fasade med faglengdene 0,72–3 m og stillasdybden 0,72 m. På ScaFix sitt eksempelhus på 11,4 m × 5,3 m, med stillas rundt hele huset, trenger Aluhak Fasade 344 deler; Jamax trenger 268 på det samme huset.
Systemet i ScaFix
- Produsent
- Aluhak
- Systemtype
- Rammestillas (fasadestillas)
- Varianter i systemvelgeren
- Aluhak (Fasade)
- Faglengder
- 3 m, 2,45 m, 1,9 m, 1,6 m, 1,2 m, 1 m, 0,72 m
- Dybder
- 0,72 m
- Kilde for forankringsregelen
- Aluhak MONTERINGSVEILEDNING Rammestillas alu. kl. 1-3, M-02-2025-R001-NO rev. 25.06.2025 s. 16–17

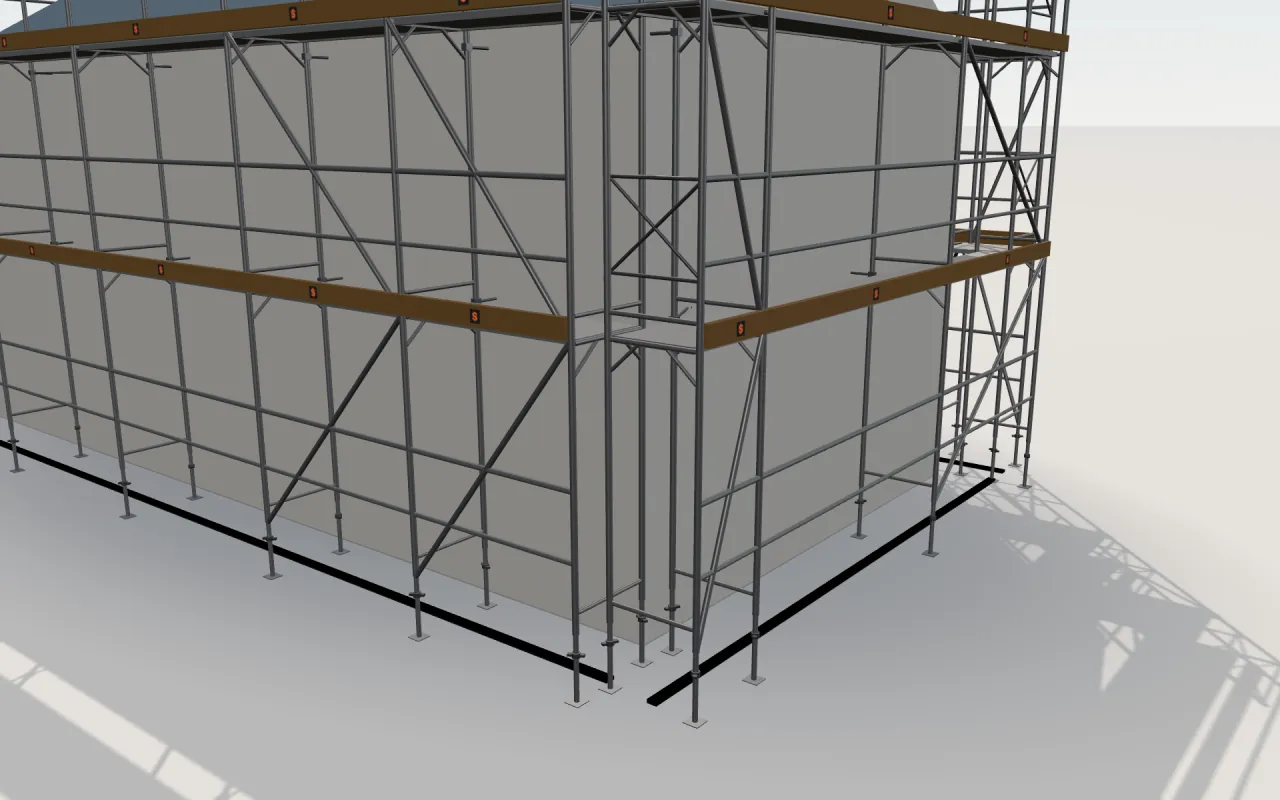

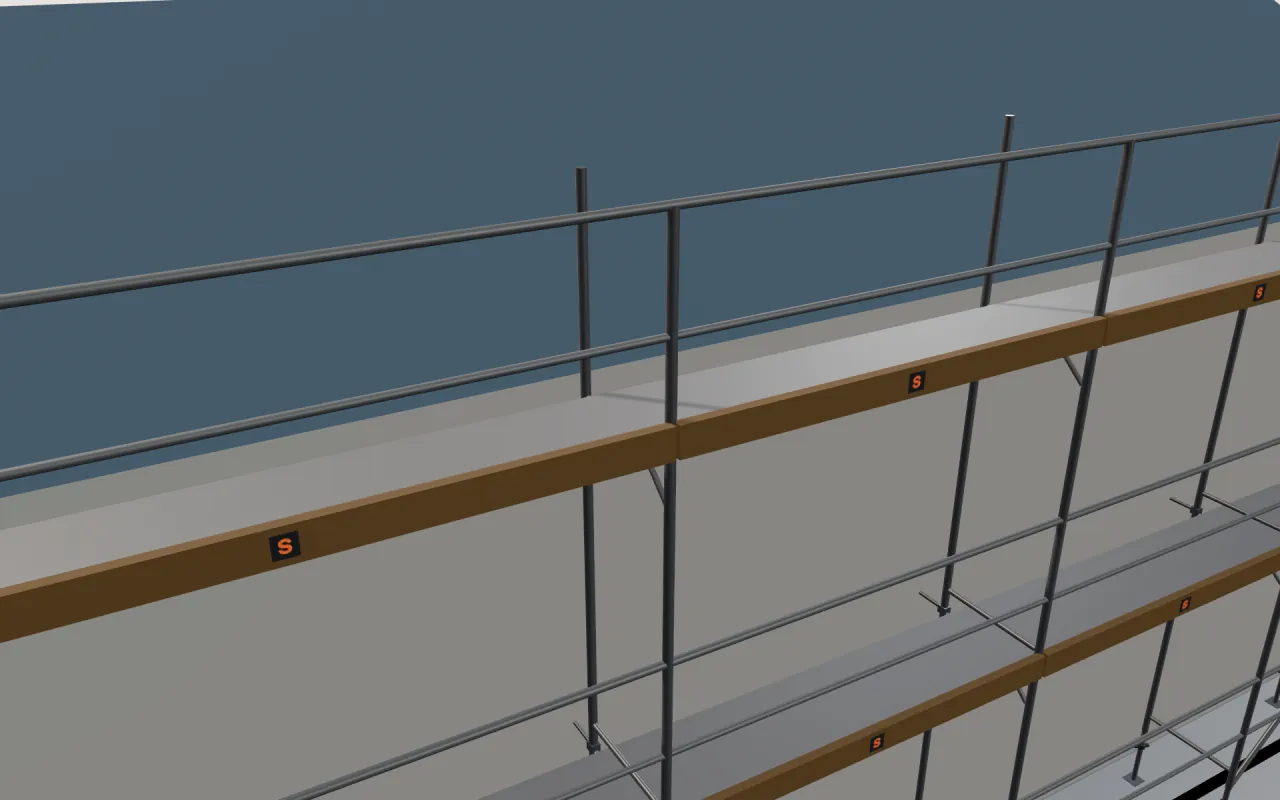

Nærbilder fra 3D-modellen

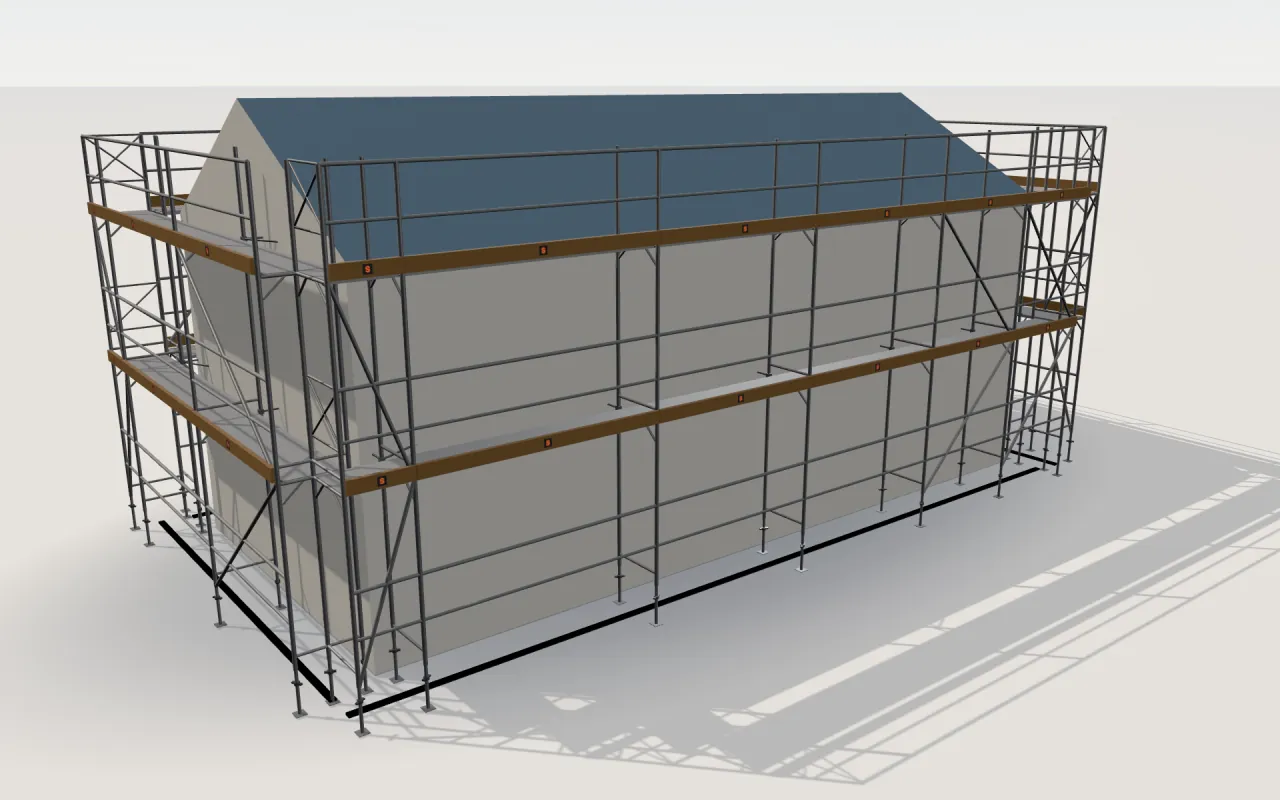

Eksempelhuset med Aluhak Fasade
ScaFix sitt eget eksempel: et hus på 11,4 m × 5,3 m med saltak, gesims 4,5 m og møne 6 m, med stillas rundt hele bygget. Tallene under er appens egne, regnet ut av samme motor som i prosjektene.
- System
- Aluhak (Fasade)
- Stillasdybde
- 0,72 m
- Lemmer på
- 2,5 m, 4,5 m
- Øverste lem
- 4,5 m
- Atkomst
- Lemmer med stige
- Deler i alt
- 344
Veggene og fagene
| Vegg | Lengde | Høyde | Fag |
|---|---|---|---|
| Vegg 1 | 11,4 m | 4,5 m | 1 × 0,72 m + 1 × 3 m + 2 × 2,45 m + 1 × 1,9 m + 1 × 1,6 m |
| Vegg 2 (gavl) | 5,3 m | 6 m | 1 × 0,72 m + 1 × 3 m + 1 × 2,45 m |
| Vegg 3 | 11,4 m | 4,5 m | 1 × 0,72 m + 1 × 3 m + 2 × 2,45 m + 1 × 1,9 m + 1 × 1,6 m |
| Vegg 4 (gavl) | 5,3 m | 6 m | 1 × 0,72 m + 1 × 3 m + 1 × 2,45 m |
Stillasdelene i Aluhak Fasade: delelisten for eksempelhuset
Hele delelisten for ScaFix sitt eget eksempel, gruppert slik appen viser den.
| Del | Lengde | Antall |
|---|---|---|
| Bukker og spirer | ||
| Bukker | 2 m | 44 |
| Bukker | 1 m | 4 |
| Toppstøtter for rekkverk | 18 | |
| Lemmer og planker | ||
| Lemmer uten stige | 3 m | 6 |
| Lemmer uten stige | 2,45 m | 12 |
| Lemmer uten stige | 1,9 m | 4 |
| Lemmer uten stige | 1,6 m | 4 |
| Lemmer uten stige | 0,72 m | 8 |
| Lemmer med stige | 3 m | 2 |
| Rekkverk | ||
| Rekkverk foran | 3 m | 12 |
| Rekkverk foran | 2,45 m | 18 |
| Rekkverk foran | 1,9 m | 6 |
| Rekkverk foran | 1,6 m | 6 |
| Rekkverk foran | 0,72 m | 12 |
| Fotlister | ||
| Fotlister | 3 m | 8 |
| Fotlister | 2,45 m | 12 |
| Fotlister | 1,9 m | 4 |
| Fotlister | 1,6 m | 4 |
| Fotlister | 0,72 m | 8 |
| Diagonaler | ||
| Diagonaler | 2,45 m | 4 |
| Diagonaler | 1,9 m | 4 |
| Diagonaler | 1,6 m | 4 |
| Diagonaler | 0,72 m | 8 |
| Ender | ||
| Enderekkverk | 8 | |
| Veggankere og fester | ||
| Veggankere | 36 | |
| Fester til veggankere | 36 | |
| Normalkoblinger til veggankere | 8 | |
| Bunnskruer og ben | ||
| Bunnskruer / ben | 44 | |
Dette er eksempelet vårt. Delelisten for dine egne vegger følger dine mål og innstillinger.
Aluhak Fasade mot lignende systemer på samme hus
Det samme eksempelhuset, regnet ut av den samme motoren med hvert systems faglengde og standarddybde. Forskjellen i antall deler kommer av faglengden, dybden og hvordan systemet er bygd opp.
| System | Fag på langveggen | Dybde | Deler totalt |
|---|---|---|---|
| Aluhak Fasade | 1 × 0,72 m + 1 × 3 m + 2 × 2,45 m + 1 × 1,9 m + 1 × 1,6 m | 0,72 m | 344 |
| Jamax | 4 × 3 m | 0,68 m | 268 |
| Layher Blitz | 4 × 3,07 m | 0,73 m | 271 |
| Plettac SL 70/100 | 1 × 2 m + 3 × 3 m + 1 × 2,5 m | 0,73 m | 316 |
Slik sammenligner du oppsettet
- Dette er faste ScaFix-eksempler, ikke kundejobber. Bruk veggmålene og takformen som er oppgitt ved eksemplet.
- Sammenlign samme systemvariant, faglengder, stillasdybde, dekkhøyder og adkomst. Lik husstørrelse alene gir ikke lik deleliste.
- De viste antallene beregnes av ScaFix-motoren. Kontroller oppsettet mot produsentens monteringsanvisning og den faktiske jobben; en deleliste er ikke en statisk beregning.
Begrensninger
- Antall veggankere følger systemets forankringsregel. Plasseringen må kontrolleres mot produsentens monteringsveiledning.
- Runde hjørner, siloer og hengestillas finnes i Pro. Rundt stillas er ikke standardoppstilling og krever beregning eller leverandørdokumentasjon. Hengestillas (Layher Allround og HAKI Universal) krever alltid statisk beregning fra leverandøren eller en rådgivende ingeniør.
Spørsmål og svar
Hvilke faglengder har Aluhak Fasade i ScaFix?
ScaFix bruker faglengdene 3 m, 2,45 m, 1,9 m, 1,6 m, 1,2 m, 1 m og 0,72 m og dybden 0,72 m for Aluhak Fasade.
Hvor mange deler trengs til eksempelhuset med Aluhak Fasade?
Med Aluhak Fasade gir eksempelhuset på 11,4 m × 5,3 m 344 deler i alt, fordelt på gruppene i tabellen. Ditt eget bygg får sin egen deleliste.
Er Aluhak Fasade-planen fra ScaFix godkjent for montering?
ScaFix er et planleggingsverktøy, ikke en statisk beregning eller godkjenning. Kontroller alltid stillaset mot produsentens monteringsveiledning og gjeldende regler før montering.
