Fra PDF-tegning til stillasplan

Har du en plantegning i PDF, trenger du ikke skrive inn veggene. ScaFix leser målestokken, finner omrisset når tegningen tillater det, og bygger stillaset rundt veggene.

Åpne 3D-eksempeletSe ScaFix

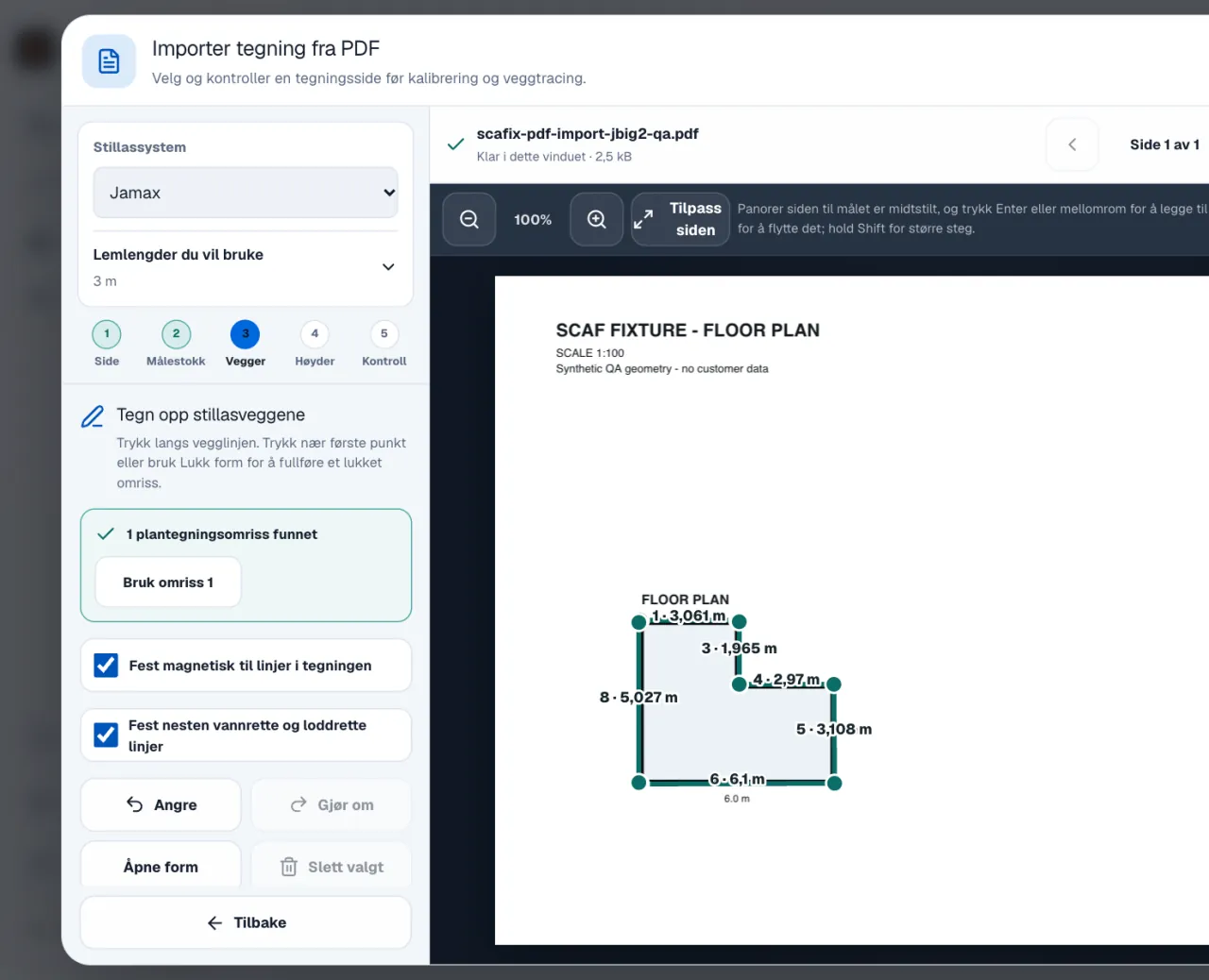

PDF-importen i ScaFix: en plantegning i målestokk 1:100 med det funne omrisset og veggmålene markert, og stegene Side, Målestokk, Vegger, Høyder og Kontroll
PDF-importen: målestokken er funnet, og omrisset er lagt på veggene i tegningen (testtegning).

De fem stegene i PDF-importen

  1. Side: velg siden i PDF-en med plantegningen.
  2. Målestokk: bruk målestokken ScaFix fant, eller sett den selv med et kjent mål.
  3. Vegger: bruk omrisset ScaFix foreslår, eller trykk langs vegglinjen.
  4. Høyder: sett høyden på veggene.
  5. Kontroll: se over veggene og importer dem i prosjektet. Stillaset bygges i 3D.

Hva som skjer automatisk, og hva du gjør selv

  • Målestokk og omriss foreslås når tegningen tillater det. Ellers sporer du veggene selv.
  • Punktene festes til linjene i tegningen, og til nesten vannrette og loddrette linjer.
  • Svært korte vegger (under 0,5 m) blir flagget, slik at dør- og vindusåpninger ikke gir små stillas.
  • Hjørner som nesten er rette, rettes til 90°. Andre vinkler i tegningen beholdes.

Resultatet: stillaset i 3D

Når veggene er importert, bygger ScaFix stillaset rundt dem og regner ut delelisten.

Jamax-stillas rundt et L-formet bygg med flatt tak, 7,5 m høyt, i ScaFix sin 3D-modell
Jamax rundt et L-formet bygg.
HAKI Universal-stillas (fag på 2,5 m, dybde 1,01 m) rundt et hus på 11,4 × 5,3 m med saltak (gesims 4,5 m, møne 6 m), tegnet av ScaFix sin 3D-modell
HAKI Universal (fag på 2,5 m, dybde 1,01 m) rundt eksempelhuset, slik ScaFix tegner det i 3D.

Spørsmål og svar

Lastes PDF-tegningen opp?

Nei. Original-PDF-en holdes bare i minnet mens vinduet er åpent, og analysen kjører lokalt i nettleseren. Den lagres ikke med prosjektet.

Hva om ScaFix ikke finner omrisset?

Da sporer du vegglinjen selv ved å trykke langs den. Punktene kan festes magnetisk til linjene i tegningen og til nesten vannrette og loddrette linjer.

Hvilke tegninger passer?

Plantegninger i PDF med en kjent målestokk eller et kjent mål. Du velger siden og setter målestokken før du sporer veggene.
