System rusztowania

OLAN Euro+ w ScaFix

ScaFix planuje rusztowania OLAN Euro+ z własnymi długościami przęseł (0,73–3,07 m) i szerokością (0,73 m) systemu, rysuje rusztowanie w 3D i liczy zestawienie materiałów. Poniżej nasz dom przykładowy z OLAN Euro+.

Autor: Ole Emil Frikstad Urstad · How the numbers are computed (po angielsku) · Ostatnia aktualizacja: 23 października 2026

Wypróbuj tydzień – 9,90 €Zobacz dom demonstracyjny w 3D Zobacz ScaFix

9,90 € za 7 dni. Nie odnawia się.

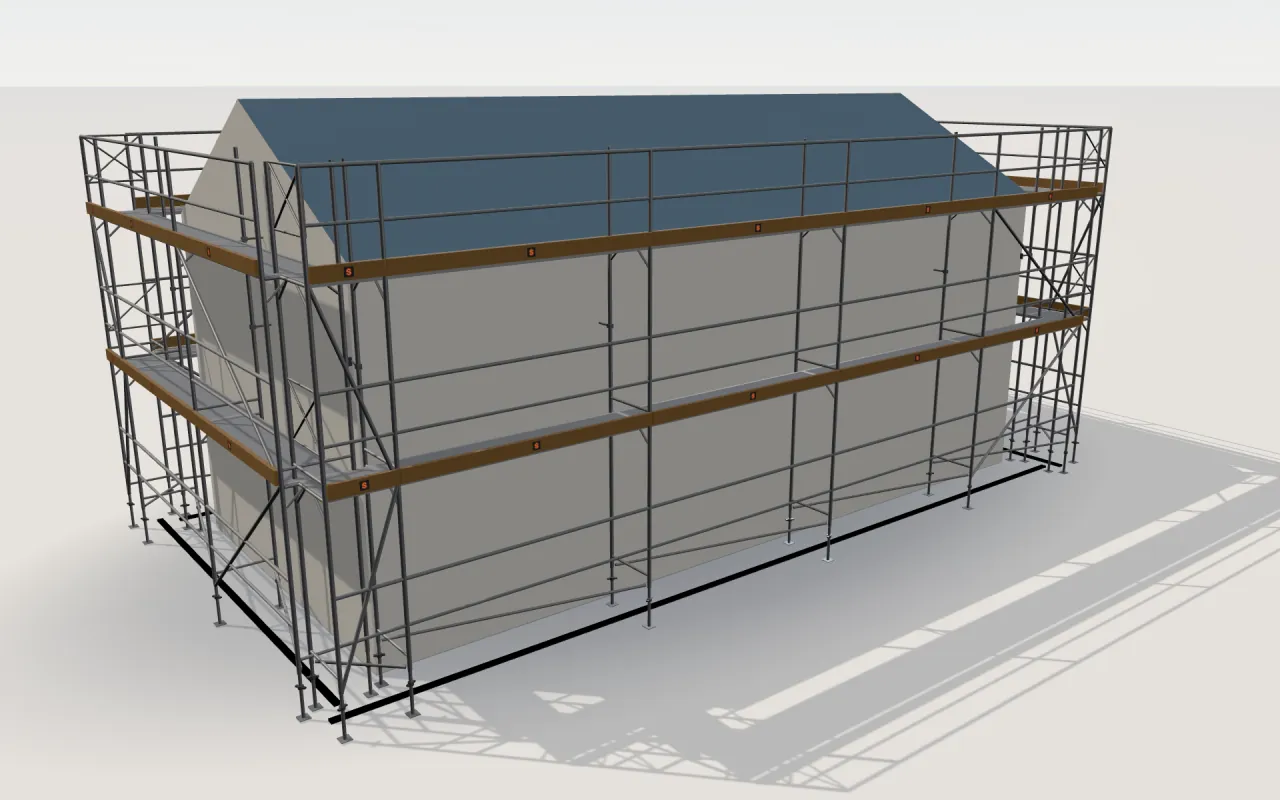

OLAN Euro+ wokół domu przykładowego, tak jak ScaFix rysuje go w 3D.

Ile elementów OLAN Euro+ potrzeba na dom?

ScaFix planuje OLAN Euro+ z długościami przęseł 0,73–3,07 m i szerokością rusztowania 0,73 m. Na przykładowym domu ScaFix 11,4 m × 5,3 m, z rusztowaniem dookoła, liczba elementów dla OLAN Euro+ wynosi 292, a dla Jamax na tym samym domu 268.

System w ScaFix

Producent: OLAN
Typ systemu: Rusztowanie ramowe (elewacyjne)
Warianty w wyborze systemu: OLAN (Elewacyjne)
Długości przęseł: 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,09 m, 0,73 m
Szerokości: 0,73 m
Reguła kotwienia w ScaFix: Reguła nie została jeszcze sprawdzona z dokumentem producenta. Sprawdź kotwienie z instrukcją montażu. Liczba kotew w zestawieniu jest szacunkiem według tej reguły.

Zbliżenia z modelu 3D

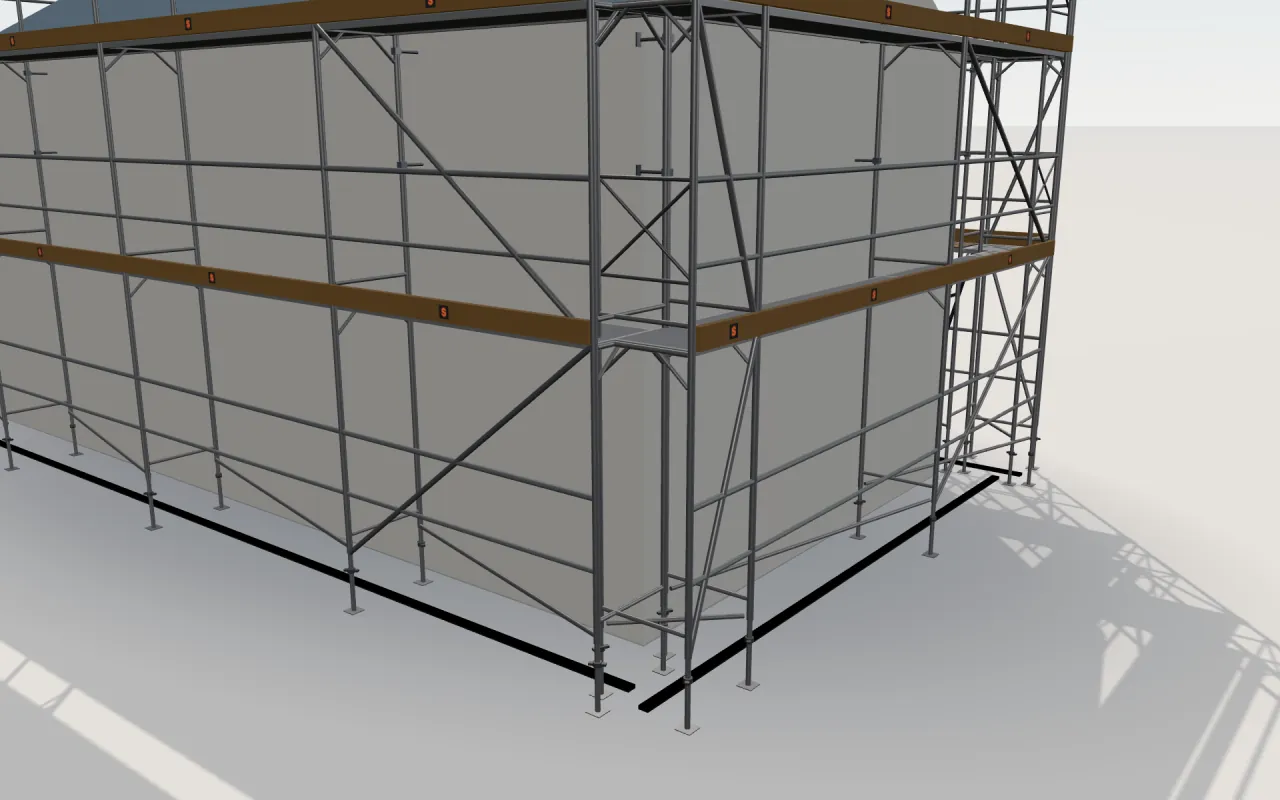

Zbliżenie narożnika, w którym spotykają się ściana podłużna i szczytowa, ze stojakami OLAN Euro+, pomostami, poręczami i krawężnikami w modelu 3D ScaFix — Narożnik: przęsła obu ścian się spotykają, z pomostem, poręczą i krawężnikiem na każdym poziomie.

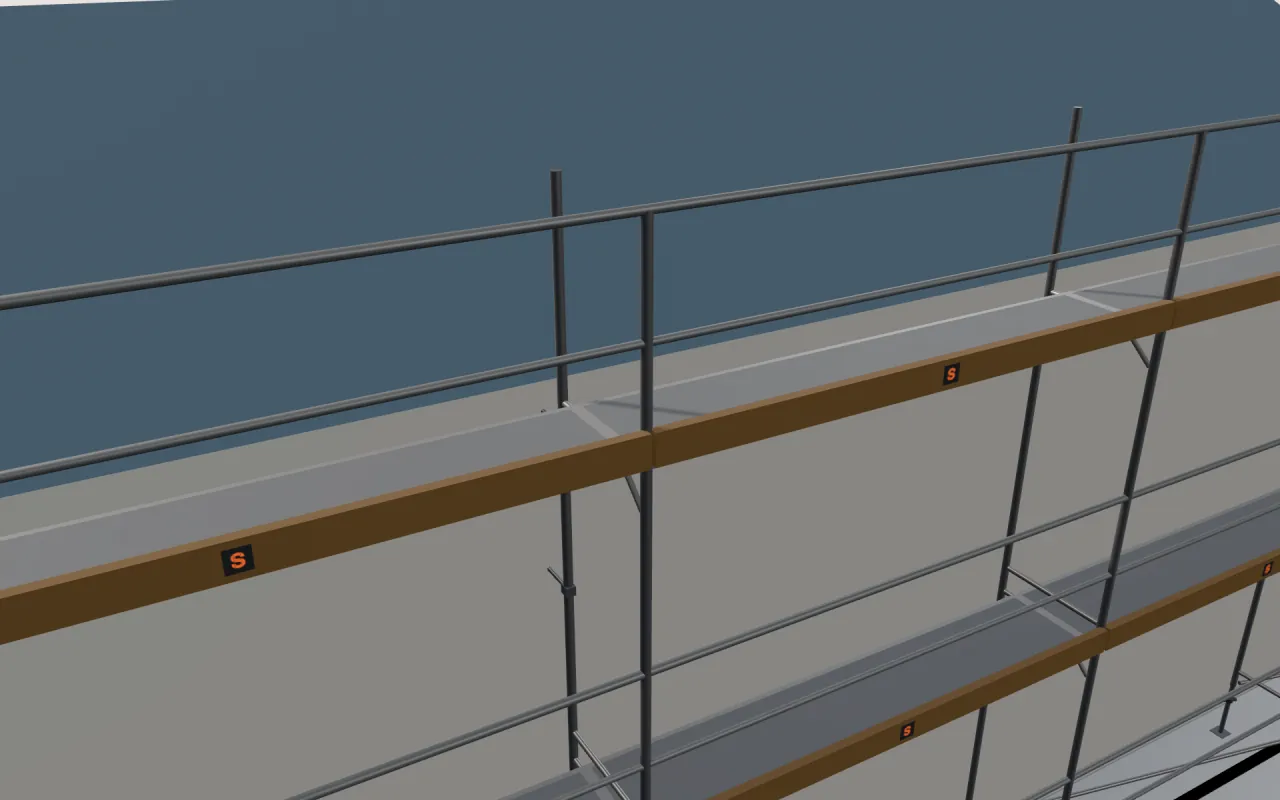

Zbliżenie najwyższego poziomu OLAN Euro+ pod okapem, z poręczami i krawężnikami, w modelu 3D ScaFix — Najwyższy poziom pod okapem, z poręczami i krawężnikami.

Dom przykładowy z OLAN Euro+

Własny przykład ScaFix: dom 11,4 m × 5,3 m z dachem dwuspadowym, okap 4,5 m, kalenica 6 m, z rusztowaniem dookoła. Liczby poniżej pochodzą z aplikacji, policzone tym samym silnikiem co w projektach.

System: OLAN (Elewacyjne)
Szerokość rusztowania: 0,73 m
Pomosty na wysokości: 2,5 m, 4,5 m
Najwyższy pomost: 4,5 m
Dostęp: Pomosty z drabinami
Elementy razem: 292

Ściany i przęsła

Ściany domu przykładowego z OLAN Euro+
Ściana	Długość	Wysokość	Przęsła
Ściana 1	11,4 m	4,5 m	1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m
Ściana 2 (szczyt)	5,3 m	6 m	1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m
Ściana 3	11,4 m	4,5 m	1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m
Ściana 4 (szczyt)	5,3 m	6 m	1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m

Zestawienie materiałów domu przykładowego z OLAN Euro+

Pełne zestawienie dla własnego przykładu ScaFix, pogrupowane tak jak w aplikacji.

Zestawienie materiałów domu przykładowego z OLAN Euro+
Element	Długość	Ilość
Ramy i stojaki
Ramy	2 m	40
Ramy	1 m	4
Słupki poręczy najwyższego poziomu		16
Pomosty
Pomosty bez drabiny	3,07 m	14
Pomosty bez drabiny	2,57 m	8
Pomosty bez drabiny	0,73 m	8
Pomosty z drabiną	3,07 m	2
Barierki
Barierki frontowe	3,07 m	24
Barierki frontowe	2,57 m	12
Barierki frontowe	0,73 m	12
Deski krawężnikowe
Deski krawężnikowe	3,07 m	16
Deski krawężnikowe	2,57 m	8
Deski krawężnikowe	0,73 m	8
Stężenia ukośne
Stężenia ukośne	2,57 m	8
Stężenia ukośne	0,73 m	8
Stężenia ukośne	0,73 m	4
Stężenia ukośne	2,57 m	4
Stężenia ukośne	3,07 m	8
Końcówki
Barierki końcowe		8
Kotwy ścienne i mocowania
Kotwy ścienne		20
Mocowania kotew ściennych		20
Podstawki śrubowe i stopy
Podstawki śrubowe / stopy		40

To nasz przykład. Zestawienie dla Twoich ścian zależy od Twoich wymiarów i ustawień.

OLAN Euro+ w porównaniu z podobnymi systemami na tym samym domu

Ten sam przykładowy dom, policzony przez ten sam silnik z długością przęsła i domyślną szerokością każdego systemu. Różnica w liczbie elementów wynika z długości przęsła, szerokości i budowy systemu.

Przykładowy dom z OLAN Euro+ i podobnymi systemami
System	Przęsła na dłuższej ścianie	Szerokość	Elementy razem
OLAN Euro+	1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m	0,73 m	292
Jamax	4 × 3 m	0,68 m	268
Layher Blitz	4 × 3,07 m	0,73 m	271
Plettac SL 70/100	1 × 2 m + 3 × 3 m + 1 × 2,5 m	0,73 m	316

OLAN Euro+: elementy według wymiarów ściany

Szerokość rusztowania 0,73 m, dojście: pomosty z drabinami. Każda ściana to pełna liczba przęseł po 3,07 m, więc rusztowanie pokrywa ją dokładnie. Jedna prosta ściana, bez narożników.

Elementy według wymiarów ściany z systemem OLAN Euro+
Ściana (długość × wysokość)	Przęsła	Poziomy z pomostem	Ramy i stojaki	Pomosty	Podstawki śrubowe i stopy	Kotwy ścienne i mocowania	Elementy razem
6,14 × 4 m	2 × 3,07 m	1	6	2	6	6	32
12,28 × 6 m	4 × 3,07 m	2	15	8	10	18	83
18,42 × 8 m	6 × 3,07 m	3	28	18	14	22	145
24,56 × 10 m	8 × 3,07 m	4	45	32	18	38	233
30,7 × 12 m	10 × 3,07 m	5	66	50	22	44	332

Ograniczenia

Liczba kotew wynika z reguły kotwienia danego systemu. Ich rozmieszczenie trzeba sprawdzić z instrukcją montażu producenta.
Narożniki okrągłe, silosy i rusztowania wiszące są w Pro. Rusztowanie okrągłe nie jest konfiguracją typową i wymaga obliczeń lub dokumentacji dostawcy. Rusztowanie wiszące (Layher Allround i HAKI Universal) zawsze wymaga obliczeń statycznych od dostawcy lub inżyniera.

Pytania i odpowiedzi

Jakie długości przęseł ma OLAN Euro+ w ScaFix?

Dla OLAN Euro+ ScaFix używa przęseł 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,09 m i 0,73 m i szerokości 0,73 m.

Ile elementów potrzebuje dom przykładowy z OLAN Euro+?

Z OLAN Euro+ dom przykładowy 11,4 m × 5,3 m potrzebuje łącznie 292 elementów, podzielonych na grupy w tabeli. Twój budynek dostanie własne zestawienie.

Ile elementów OLAN Euro+ potrzeba na ścianę 12,28 m × 6 m?

Ściana o długości 12,28 m i wysokości 6 m z systemem OLAN Euro+ (4 × 3,07 m) potrzebuje według ScaFix łącznie 83 elementy (ramy i stojaki: 15, pomosty: 8, podstawki śrubowe i stopy: 10, kotwy ścienne i mocowania: 18), z pomostami na 2 poziomach. Ściana 30,7 m o wysokości 12 m potrzebuje 332.

Czy plan OLAN Euro+ ze ScaFix jest dopuszczony do montażu?

ScaFix to narzędzie do planowania, a nie obliczenia statyczne ani dopuszczenie do użytkowania. Przed montażem zawsze sprawdź rusztowanie z instrukcją montażu producenta i obowiązującymi przepisami.
