Baumann PROFITECH S 109: długości pól, szerokości i zestawienie
Baumann PROFITECH S 109 ma w ScaFix długości przęseł 0,73–3,07 m i szerokość 1,09 m. Wpisz wymiary ścian, a ScaFix narysuje rusztowanie Baumann PROFITECH S 109 w 3D i policzy zestawienie materiałów. Poniżej nasz dom przykładowy z Baumann PROFITECH S 109. Inne wymiary: Kalkulator rusztowań. Zobacz też: Rusztowanie ramowe.
Autor: Ole Emil Frikstad Urstad · Jak liczymy ·
Ile elementów Baumann PROFITECH S 109 potrzeba na dom?
ScaFix planuje Baumann PROFITECH S 109 z długościami przęseł 0,73–3,07 m i szerokością rusztowania 1,09 m. Na przykładowym domu ScaFix 11,4 m × 5,3 m, z rusztowaniem dookoła, liczba elementów dla Baumann PROFITECH S 109 wynosi 328, a dla Jamax na tym samym domu 268.
System w ScaFix
- Producent
- ALTRAD Baumann
- Typ systemu
- Rusztowanie ramowe (elewacyjne)
- Warianty w wyborze systemu
- ALTRAD Baumann PROFITECH S 109
- Długości przęseł
- 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,4 m, 1,09 m, 0,73 m
- Szerokości
- 1,09 m
- Źródło długości przęseł i szerokości
- DIBt Z-8.1-909 Anlage C S. 1 (odczyt 23 października 2026)
- Źródło reguły kotwienia
- DIBt Z-8.1-909 PROFITECH S 109 (18.05.2021, przedłużona bis 08.01.2030) Anlage B §B.5, Anlage C s.1 («2 V-Anker pro 5 Felder»)
- Wysokość poziomu w ScaFix
- 2 m
- Siatka kotwienia w ScaFix
- co 4 m w pionie, co 6,14 m wzdłuż ściany
- Stężenia w ScaFix
- co najmniej jedno na 5 przęseł na każdym poziomie
Źródła
Zasada kotwienia dla Baumann PROFITECH S 109: DIBt Z-8.1-909 PROFITECH S 109 (18.05.2021, przedłużona bis 08.01.2030) Anlage B §B.5, Anlage C s.1 («2 V-Anker pro 5 Felder»). DIBt Z-8.1-909 PROFITECH S 109 (18.05.2021, przedłużona bis 08.01.2030) można wyszukać po numerze w bazie aprobat DIBt. ScaFix to narzędzie do planowania, a nie zatwierdzenie konstrukcyjne.

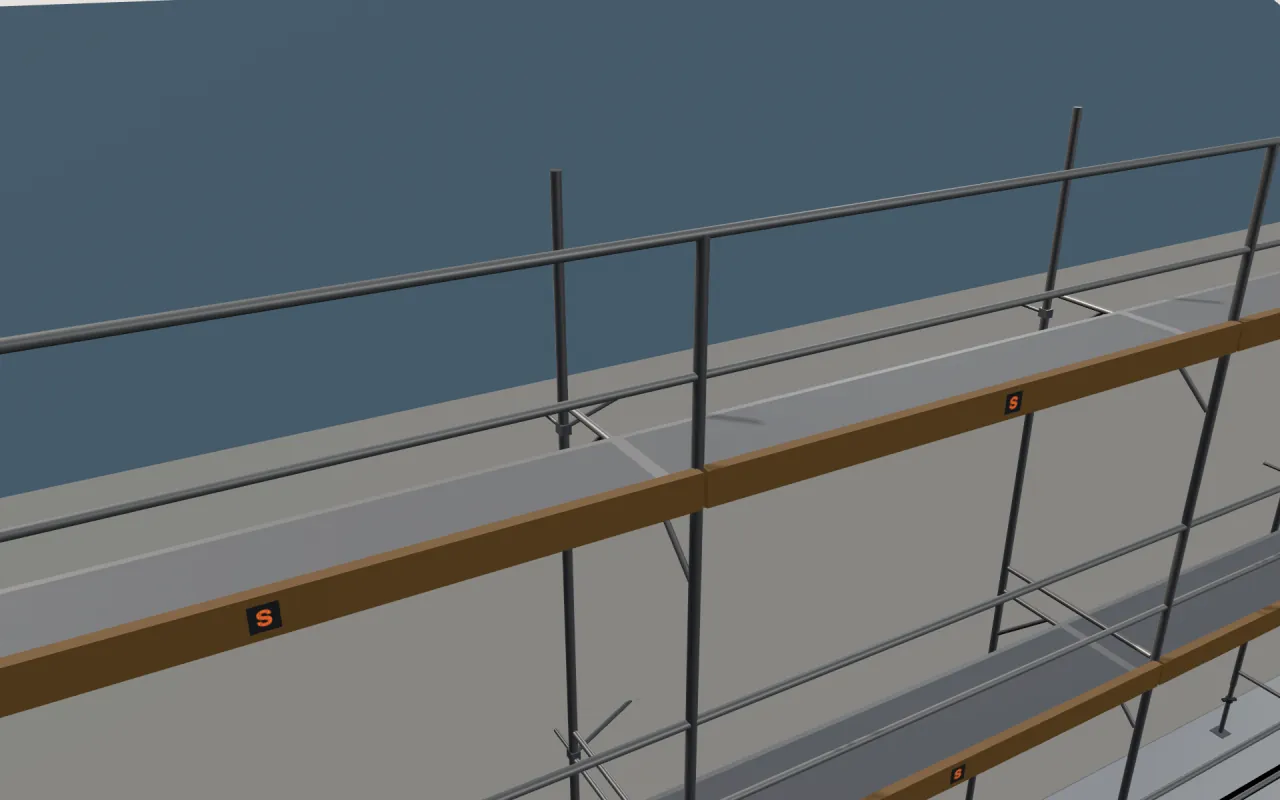

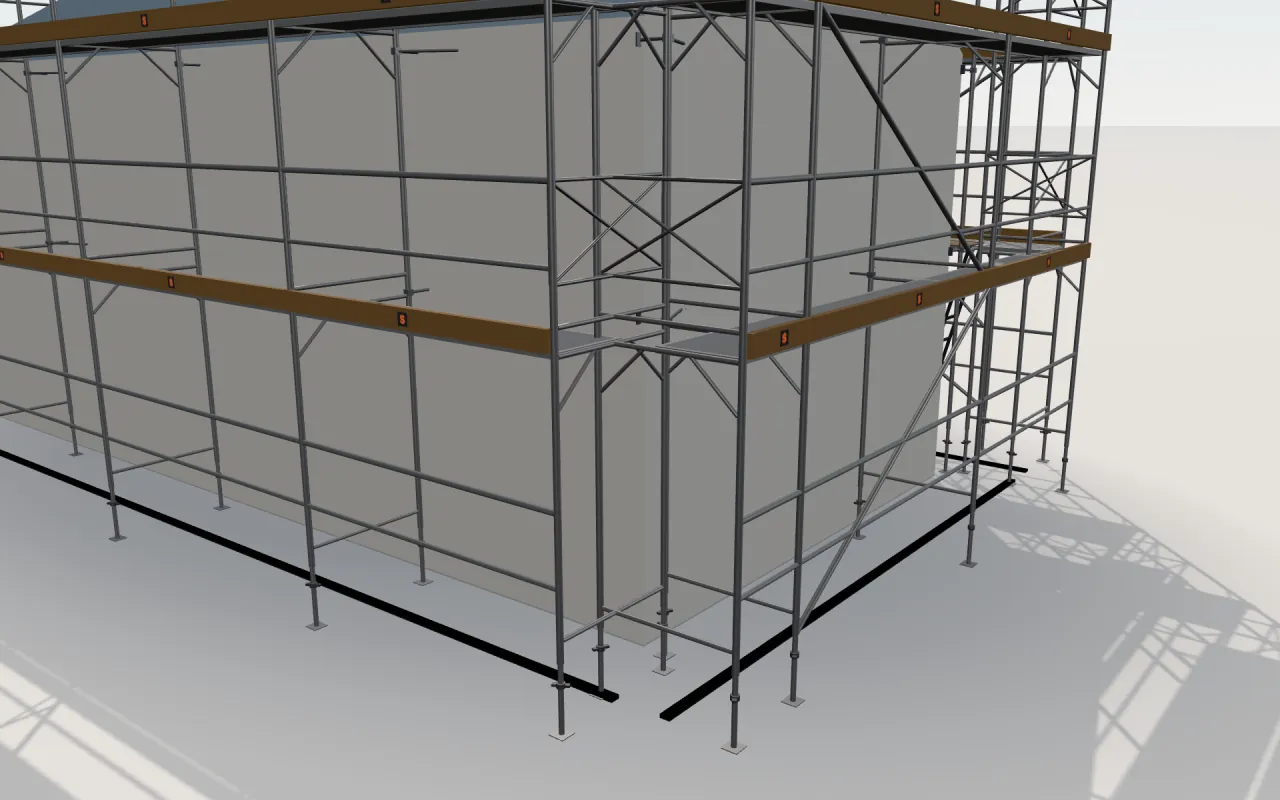

Zbliżenia z modelu 3D

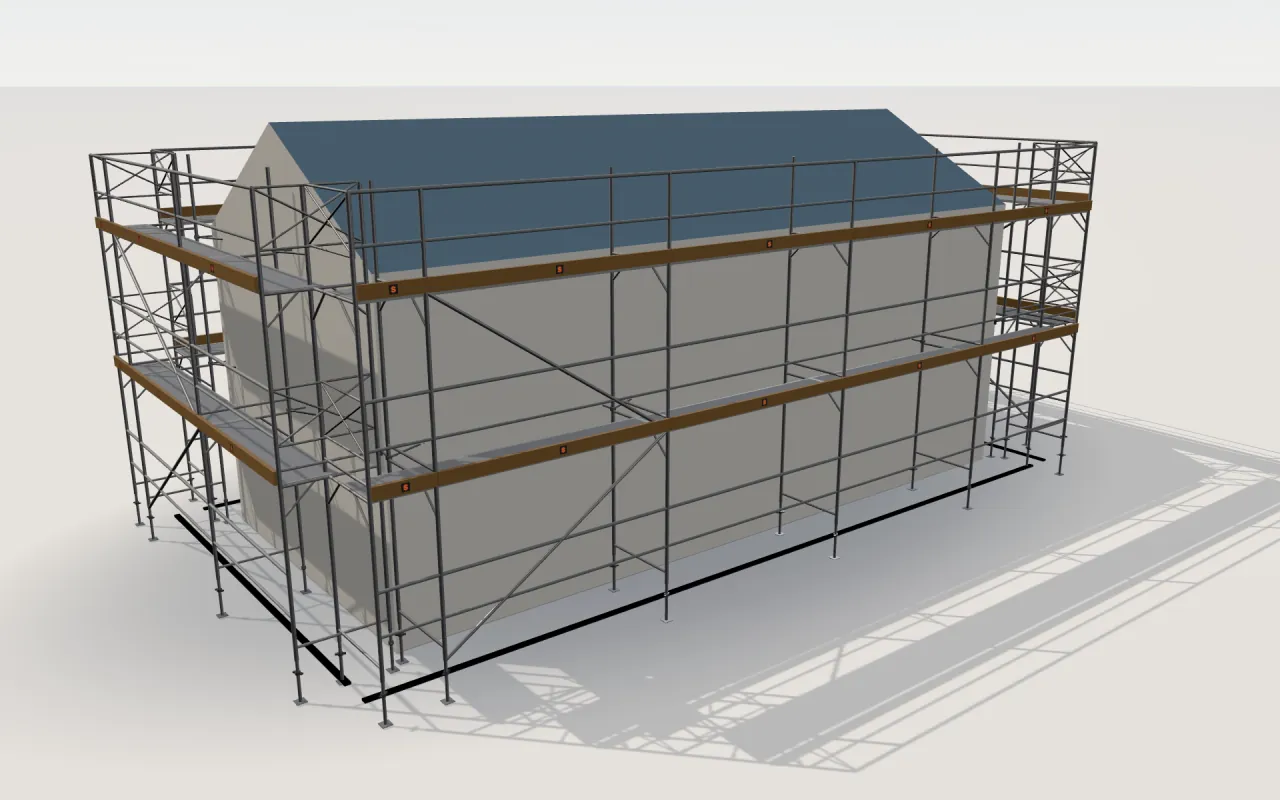

Dom przykładowy z Baumann PROFITECH S 109
Własny przykład ScaFix: dom 11,4 m × 5,3 m z dachem dwuspadowym, okap 4,5 m, kalenica 6 m, z rusztowaniem dookoła. Liczby poniżej pochodzą z aplikacji, policzone tym samym silnikiem co w projektach.
- System
- ALTRAD Baumann PROFITECH S 109
- Szerokość rusztowania
- 1,09 m
- Pomosty na wysokości
- 2,5 m, 4,5 m
- Najwyższy pomost
- 4,5 m
- Dostęp
- Pomosty z drabinami
- Elementy razem
- 328
Ściany i przęsła
| Ściana | Długość | Wysokość | Przęsła |
|---|---|---|---|
| Ściana 1 | 11,4 m | 4,5 m | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m |
| Ściana 2 (szczyt) | 5,3 m | 6 m | 1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m |
| Ściana 3 | 11,4 m | 4,5 m | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m |
| Ściana 4 (szczyt) | 5,3 m | 6 m | 1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m |
Zestawienie materiałów domu przykładowego z Baumann PROFITECH S 109
Pełne zestawienie dla własnego przykładu ScaFix, pogrupowane tak jak w aplikacji.
| Element | Długość | Ilość |
|---|---|---|
| Ramy i stojaki | ||
| Ramy | 2 m | 40 |
| Ramy | 1 m | 8 |
| Słupki poręczy najwyższego poziomu | 12 | |
| Pomosty | ||
| Pomosty bez drabiny | 3,07 m | 14 |
| Pomosty bez drabiny | 2,57 m | 8 |
| Pomosty bez drabiny | 0,73 m | 8 |
| Pomosty z drabiną | 3,07 m | 2 |
| Barierki | ||
| Barierki frontowe | 3,07 m | 24 |
| Barierki frontowe | 2,57 m | 12 |
| Barierki frontowe | 0,73 m | 12 |
| Deski krawężnikowe | ||
| Deski krawężnikowe | 3,07 m | 16 |
| Deski krawężnikowe | 2,57 m | 8 |
| Deski krawężnikowe | 0,73 m | 8 |
| Stężenia ukośne | ||
| Stężenia ukośne | 3,07 m | 8 |
| Końcówki | ||
| Barierki końcowe | 16 | |
| Kotwy ścienne i mocowania | ||
| Kotwy ścienne | 38 | |
| Mocowania kotew ściennych | 38 | |
| Złącza krzyżowe do kotew ściennych | 16 | |
| Podstawki śrubowe i stopy | ||
| Podstawki śrubowe / stopy | 40 | |
To nasz przykład. Zestawienie dla Twoich ścian zależy od Twoich wymiarów i ustawień.
Baumann PROFITECH S 109 w porównaniu z podobnymi systemami na tym samym domu
Ten sam przykładowy dom, policzony przez ten sam silnik z długością przęsła i domyślną szerokością każdego systemu. Różnica w liczbie elementów wynika z długości przęsła, szerokości i budowy systemu.
| System | Przęsła na dłuższej ścianie | Szerokość | Elementy razem |
|---|---|---|---|
| Baumann PROFITECH S 109 | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m | 1,09 m | 328 |
| Jamax | 4 × 3 m | 0,68 m | 268 |
| Layher Blitz | 4 × 3,07 m | 0,73 m | 271 |
| Plettac SL 70/100 | 1 × 2 m + 3 × 3 m + 1 × 2,5 m | 0,73 m | 316 |
Baumann PROFITECH S 109: elementy według wymiarów ściany
Szerokość rusztowania 1,09 m, dojście: pomosty z drabinami. Każda ściana to pełna liczba przęseł po 3,07 m, więc rusztowanie pokrywa ją dokładnie. Jedna prosta ściana, bez narożników.
| Ściana (długość × wysokość) | Przęsła | Poziomy z pomostem | Ramy i stojaki | Pomosty | Podstawki śrubowe i stopy | Kotwy ścienne i mocowania | Elementy razem |
|---|---|---|---|---|---|---|---|
| 6,14 × 4 m | 2 × 3,07 m | 1 | 6 | 2 | 6 | 9 | 33 |
| 12,28 × 6 m | 4 × 3,07 m | 2 | 15 | 8 | 10 | 28 | 89 |
| 18,42 × 8 m | 6 × 3,07 m | 3 | 28 | 18 | 14 | 40 | 156 |
| 24,56 × 10 m | 8 × 3,07 m | 4 | 45 | 32 | 18 | 76 | 263 |
| 30,7 × 12 m | 10 × 3,07 m | 5 | 66 | 50 | 22 | 84 | 356 |
Pytania i odpowiedzi
Jakie długości przęseł ma Baumann PROFITECH S 109 w ScaFix?
Dla Baumann PROFITECH S 109 ScaFix używa przęseł 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,4 m, 1,09 m i 0,73 m i szerokości 1,09 m.
Ile elementów potrzebuje dom przykładowy z Baumann PROFITECH S 109?
Z Baumann PROFITECH S 109 dom przykładowy 11,4 m × 5,3 m potrzebuje łącznie 328 elementów, podzielonych na grupy w tabeli. Twój budynek dostanie własne zestawienie.
Ile elementów Baumann PROFITECH S 109 potrzeba na ścianę 12,28 m × 6 m?
Ściana o długości 12,28 m i wysokości 6 m z systemem Baumann PROFITECH S 109 (4 × 3,07 m) potrzebuje według ScaFix łącznie 89 elementów (ramy i stojaki: 15, pomosty: 8, podstawki śrubowe i stopy: 10, kotwy ścienne i mocowania: 28), z pomostami na 2 poziomach. Ściana 30,7 m o wysokości 12 m potrzebuje 356.
