Trappetårn

PERI UP Flex 75 trappetårn

PERI UP Flex 75 trappetårn: plattform 2,5 × 1,5 m, høyder 4,3–20,3 m, med delene per høyde fra produsentens tabeller. Et trappetårn forankres til bygget eller stillaset, slik manualen krever.

Av Ole Emil Frikstad Urstad · Slik regnes tallene ut ·

Prøv en uke – 79 krSe demo-huset i 3DSe ScaFix

79 kr for 7 dager. Fornyes ikke.

PERI UP Flex 75 trappetårn i ScaFix sin 3D-modell
PERI UP Flex 75 trappetårn, tegnet etter produsentens tabell.

Hvor mange deler trenger et PERI UP Flex 75 trappetårn på 8,3 m?

På 8,3 m plattformhøyde (utendørs) med plattform 2,5 × 1,5 m oppgir produsentens tabell 186 deler, om lag 1 126 kg til sammen: Rammer 25, Diagonaler og stag 75, Rekkverk 11, Fotlister 17, Trapper 16, Hjul og fot 4, Annet 38. Trappetårnet forankres, det ballasteres ikke.

Plattformhøyder i produsentens tabeller

Hver celle er spennet av plattformhøyder manualen har en rad for, med antall rader. ScaFix tilbyr nøyaktig disse radene og ingen andre.

Plattformhøyder i produsentens tabeller
PlattformInnendørsUtendørsRader
2,5 × 1,5 m4,3–20,3 m (8)4,3–20,3 m (8)8 rader

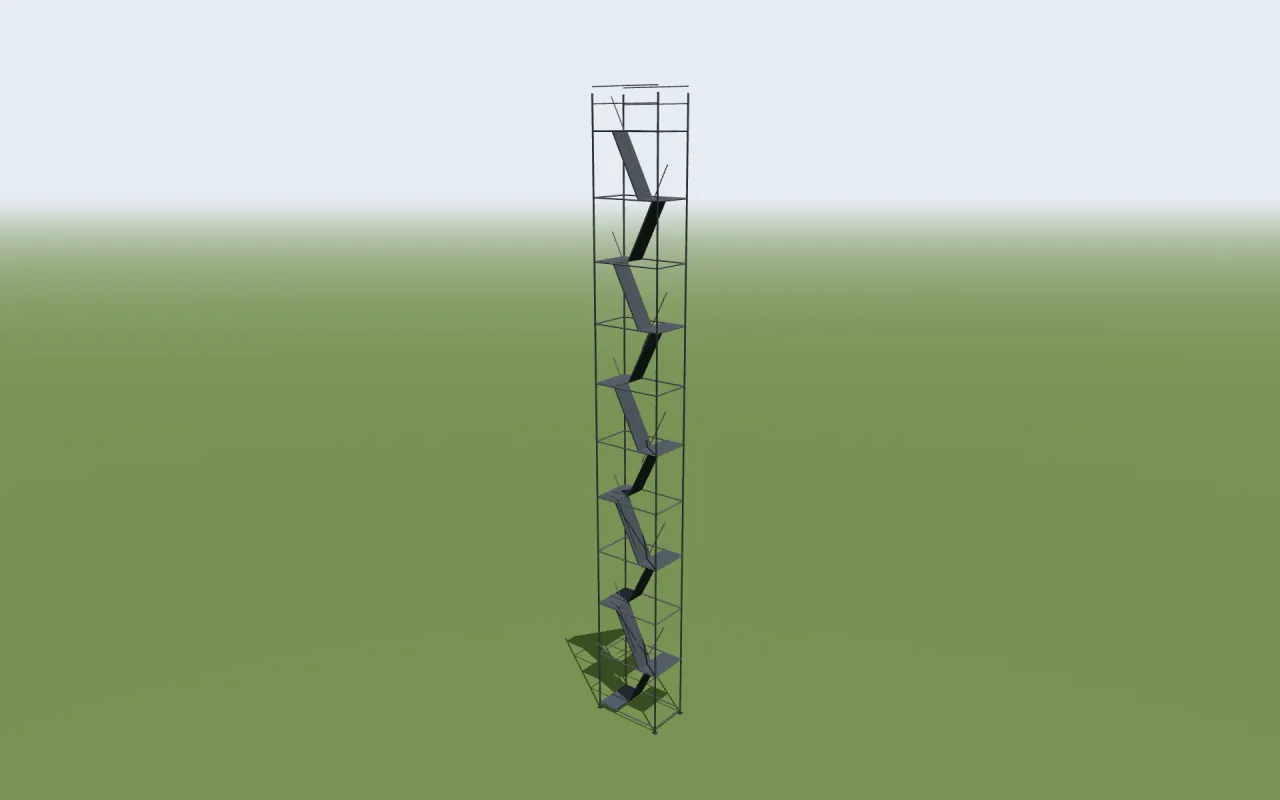

PERI UP Flex 75 trappetårn på høyeste oppsett i produsentens tabell, i ScaFix sin 3D-modell
Høyeste PERI UP Flex 75-oppsett tabellen tilbyr.

Deleliste: PERI UP Flex 75 på 8,3 m (utendørs)

Produsentens tabell for denne raden, med støtteben og ballastvekter.

Deleliste: PERI UP Flex 75 på 8,3 m (utendørs)
GruppeArt.nr.DelAntall
Rammer100000Ramme standard5
Rammer100009Ramme standard12
Rammer100012Ramme standard4
Rammer100014Ramme standard4
Diagonaler og stag114595Horisontalstag2
Diagonaler og stag114629Horisontalstag5
Diagonaler og stag114632Horisontalstag2
Diagonaler og stag114641Horisontalstag33
Diagonaler og stag114648Horisontalstag33
Rekkverk100742Rekkverk8
Rekkverk100830Rekkverk3
Fotlister110073Fotlist1
Fotlister110160Fotlist8
Fotlister110208Fotlist7
Fotlister110514Fotlist1
Trapper111117Trappeløp4
Trapper123771Repos12
Hjul og fot100411Fotplate4
Annet100863Tilbehør4
Annet109764Tilbehør2
Annet110792Tilbehør2
Annet110793Tilbehør14
Annet111053Tilbehør16

Grenser som gjelder

  • Et trappetårn forankres til bygget eller stillaset. Forankring, fundamentering og tilkobling er ikke med i produsentens stykkliste og prosjekteres særskilt.
  • Last slik produsenten oppgir den: Maks antall personer og beregnet fotlast per høyde: se produsentens ark
  • ScaFix lister delene fra produsentens tabeller. Det er ingen statisk godkjenning: monterings- og bruksanvisningen på stedet gjelder, og en kompetent person kontrollerer tårnet.

Kilder

Produsentens dokumenter (PERI UP Flex Stair 75 compliance sheets og PERI UP Flex Stair 75 IFAU v2.0) og standarden, lest 23. oktober 2026.

Spørsmål og svar

Hvor høyt kan et PERI UP Flex 75 trappetårn bygges?

Produsentens tabeller går fra 4,3 m til 20,3 m. ScaFix tilbyr nøyaktig de høydene.

Ballasteres et trappetårn?

Nei. Et trappetårn forankres til bygget eller stillaset; forankringen prosjekteres særskilt, slik manualen sier.

Godkjenner ScaFix trappetårnet?

Nei. ScaFix gir delelisten fra produsentens tabeller; det er ingen statisk godkjenning. Følg monteringsanvisningen på stedet.
