Aluhak Modul i ScaFix
ScaFix planlægger Aluhak Modul-stilladser med systemets egne faglængder (0,72–3 m) og bredder (0,72–1,6 m), tegner stilladset i 3D og beregner materialelisten. Nedenfor er vores eksempelhus med Aluhak Modul.
Prøv en uge – 9,90 €Se demohuset i 3DSe ScaFix
9,90 € for 7 dage. Fornyes ikke.
Hvor mange dele skal Aluhak Modul bruge til et hus?
ScaFix planlægger Aluhak Modul med faglængderne 0,72–3 m og stilladsbredden 1,2 m. På ScaFix’ eksempelhus på 11,4 m × 5,3 m, med stillads hele vejen rundt, skal Aluhak Modul bruge 647 dele; Layher Allround skal bruge 481 på det samme hus.
Systemet i ScaFix
- Producent
- Aluhak
- Systemtype
- Systemstillads med rosetter
- Varianter i systemvælgeren
- Aluhak (System)
- Faglængder
- 3 m, 2,45 m, 1,9 m, 1,6 m, 1,2 m, 1 m, 0,72 m
- Bredder
- 1,6 m, 1,2 m, 1 m, 0,72 m
- Kilde til forankringsreglen
- Aluhak MONTERINGSVEILEDNING Systemstillas alu. kl. 1-6, M-01-2024-R001-NO rev. 18.12.2024 s. 19–20

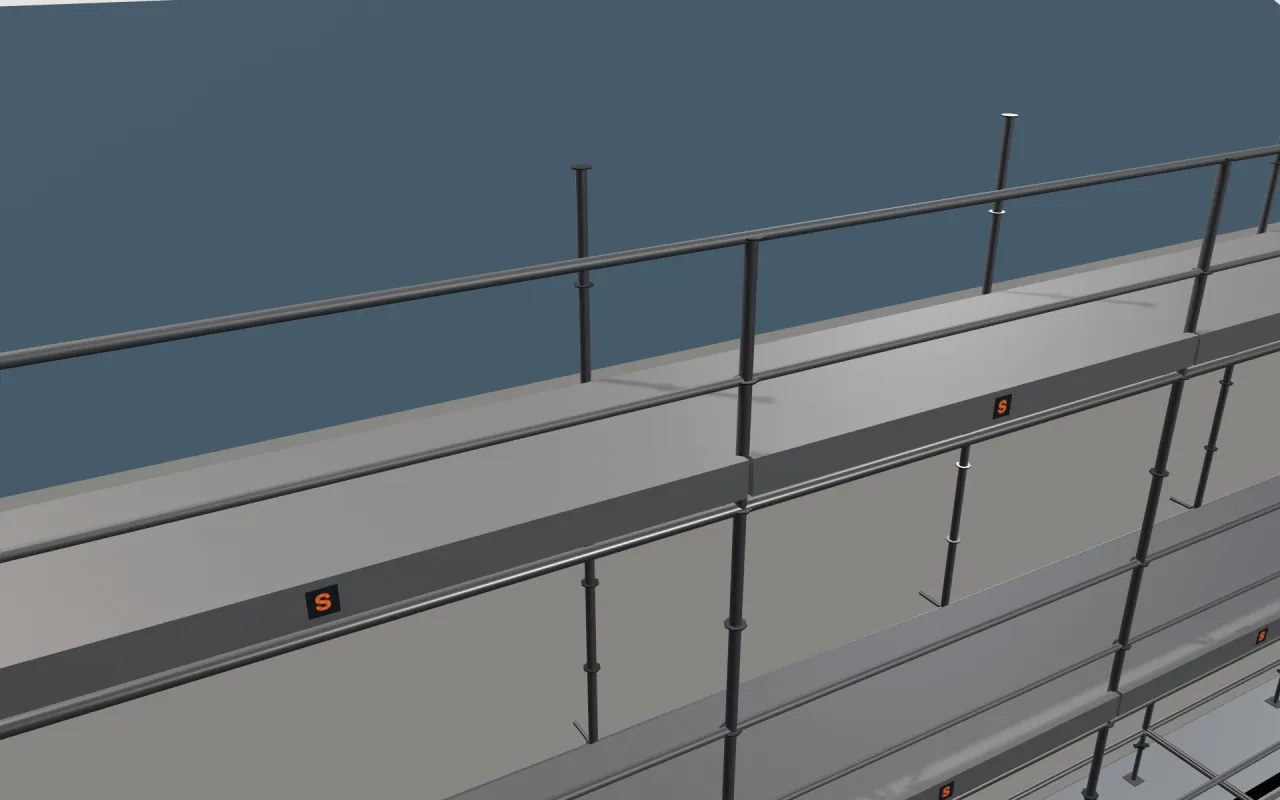

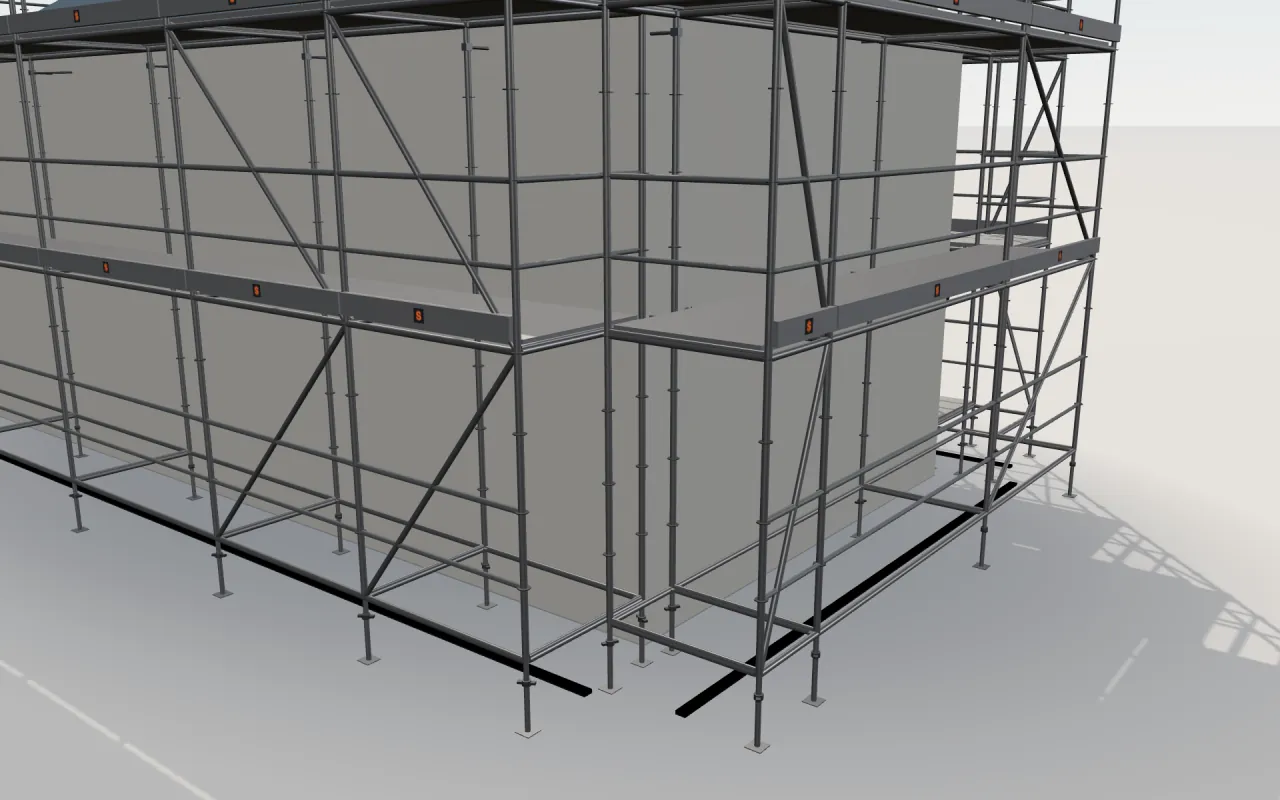

Nærbilleder fra 3D-modellen

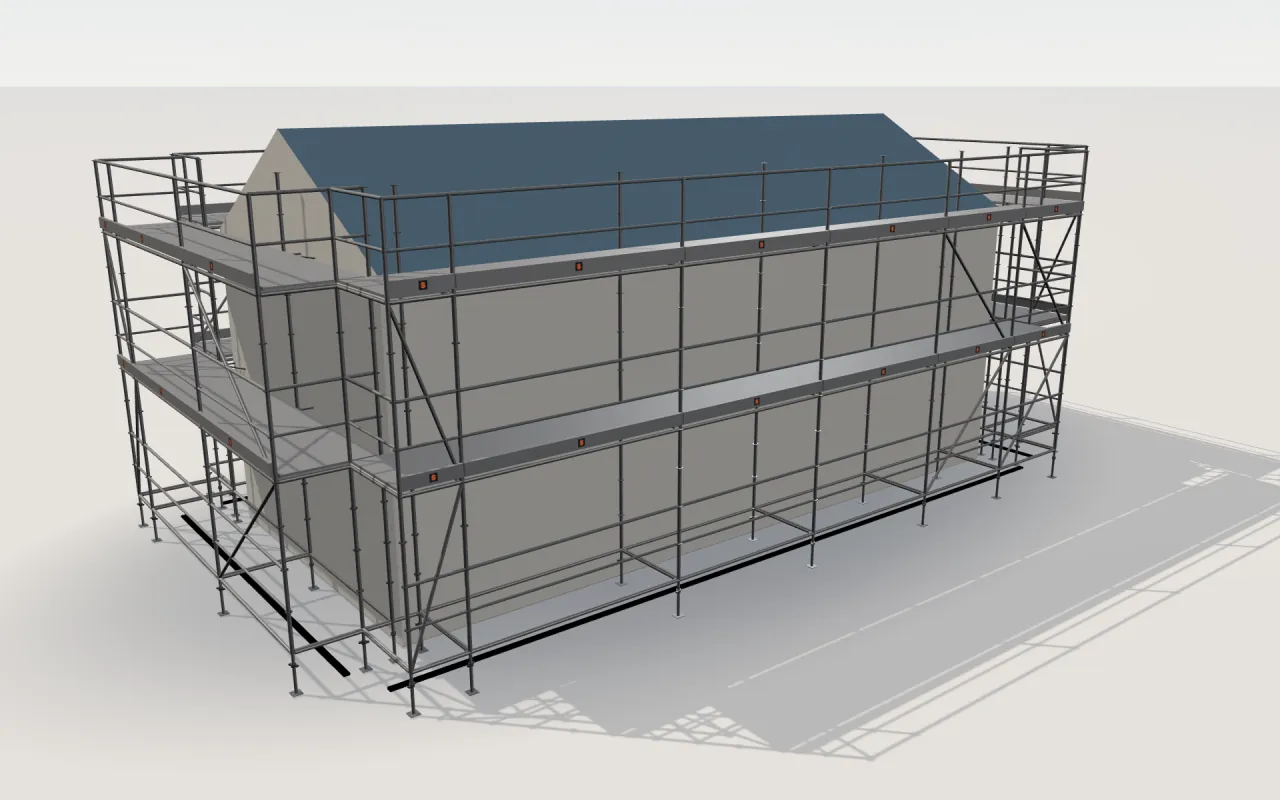

Eksempelhuset med Aluhak Modul
ScaFix' eget eksempel: et hus på 11,4 m × 5,3 m med sadeltag, tagfod 4,5 m og kip 6 m, med stillads hele vejen rundt. Tallene nedenfor er appens egne, beregnet af den samme motor som i projekterne.
- System
- Aluhak (System)
- Stilladsbredde
- 1,2 m
- Dæk i højderne
- 2,5 m, 4,5 m
- Øverste dæk
- 4,5 m
- Adgang
- Dæk med stiger
- Dele i alt
- 647
Væggene og fagene
| Væg | Længde | Højde | Fag |
|---|---|---|---|
| Væg 1 | 11,4 m | 4,5 m | 1 × 0,72 m + 1 × 3 m + 2 × 2,45 m + 1 × 1,9 m + 1 × 1,6 m |
| Væg 2 (gavl) | 5,3 m | 6 m | 1 × 0,72 m + 1 × 3 m + 1 × 2,45 m |
| Væg 3 | 11,4 m | 4,5 m | 1 × 0,72 m + 1 × 3 m + 2 × 2,45 m + 1 × 1,9 m + 1 × 1,6 m |
| Væg 4 (gavl) | 5,3 m | 6 m | 1 × 0,72 m + 1 × 3 m + 1 × 2,45 m |
Materialelisten for eksempelhuset med Aluhak Modul
Hele materialelisten for ScaFix' eget eksempel, grupperet som appen viser den.
| Del | Længde | Antal |
|---|---|---|
| Rammer og spir | ||
| Spir | 2 m | 88 |
| Spir | 1 m | 44 |
| Bjælker | ||
| Længdebjælker | 3 m | 24 |
| Længdebjælker | 2,45 m | 36 |
| Længdebjælker | 1,9 m | 12 |
| Længdebjælker | 1,6 m | 12 |
| Længdebjælker | 0,72 m | 24 |
| Tværbjælker | 66 | |
| Dæk | ||
| Dæk uden stige | 3 m | 7 |
| Dæk uden stige | 2,45 m | 12 |
| Dæk uden stige | 1,9 m | 4 |
| Dæk uden stige | 1,6 m | 4 |
| Dæk uden stige | 0,72 m | 8 |
| Dæk med stige | 3 m | 2 |
| Rækværk | ||
| Rækværk foran | 3 m | 24 |
| Rækværk foran | 2,45 m | 36 |
| Rækværk foran | 1,9 m | 12 |
| Rækværk foran | 1,6 m | 12 |
| Rækværk foran | 0,72 m | 24 |
| Tåbrætter | ||
| Tåbrætter | 3 m | 8 |
| Tåbrætter | 2,45 m | 12 |
| Tåbrætter | 1,9 m | 4 |
| Tåbrætter | 1,6 m | 4 |
| Tåbrætter | 0,72 m | 8 |
| Diagonaler | ||
| Diagonaler | 2,45 m | 4 |
| Diagonaler | 1,9 m | 4 |
| Diagonaler | 1,6 m | 4 |
| Diagonaler | 0,72 m | 8 |
| Ender | ||
| Enderækværk | 16 | |
| Vægankre og beslag | ||
| Vægankre | 36 | |
| Fæster til vægankre | 36 | |
| Normalkoblinger til vægankre | 8 | |
| Bundskruer og ben | ||
| Bundskruer / ben | 44 | |
Dette er vores eksempel. Materialelisten for dine egne vægge følger dine mål og indstillinger.
Aluhak Modul sammenlignet med lignende systemer på samme hus
Det samme eksempelhus, beregnet af den samme motor med hvert systems faglængde og standardbredde. Forskellen i antal dele kommer af faglængden, bredden og systemets opbygning.
| System | Fag på langvæggen | Bredde | Dele i alt |
|---|---|---|---|
| Aluhak Modul | 1 × 0,72 m + 1 × 3 m + 2 × 2,45 m + 1 × 1,9 m + 1 × 1,6 m | 1,2 m | 647 |
| Layher Allround | 4 × 3,07 m | 0,73 m | 481 |
| PERI UP | 1 × 0,75 m + 3 × 3 m + 1 × 2,5 m | 0,75 m | 567 |
| Plettac Contur | 1 × 0,75 m + 3 × 3 m + 1 × 2,5 m | 0,74 m | 561 |
Begrænsninger
- Antallet af vægbindere følger systemets forankringsregel. Placeringen skal kontrolleres efter producentens monteringsvejledning.
- Runde hjørner, siloer og hængestilladser findes i Pro. Et rundt stillads er ikke en standardopstilling og kræver beregning eller leverandørens dokumentation. Et hængestillads (Layher Allround og HAKI Universal) kræver altid en statisk beregning fra leverandøren eller en ingeniør.
Spørgsmål og svar
Hvilke faglængder har Aluhak Modul i ScaFix?
ScaFix bruger faglængderne 3 m, 2,45 m, 1,9 m, 1,6 m, 1,2 m, 1 m og 0,72 m og bredderne 1,6 m, 1,2 m, 1 m og 0,72 m til Aluhak Modul.
Hvor mange dele skal eksempelhuset bruge med Aluhak Modul?
Med Aluhak Modul skal eksempelhuset på 11,4 m × 5,3 m bruge 647 dele i alt, fordelt på grupperne i tabellen. Din egen bygning får sin egen materialeliste.
Er Aluhak Modul-planen fra ScaFix godkendt til opstilling?
ScaFix er et planlægningsværktøj, ikke en statisk beregning eller godkendelse. Kontrollér altid stilladset efter producentens monteringsvejledning og de gældende regler, før det stilles op.
