Layher Allround STAR 70: vaklengtes, breedtes en materiaallijst
ScaFix plant een Layher Allround STAR 70-steiger met de eigen vaklengtes (0,73–3,07 m) en breedte (0,73 m) van het systeem. Met die maten verdeelt ScaFix de wand in vakken, tekent de steiger in 3D en berekent de materiaallijst. Hieronder ons voorbeeldhuis met Layher Allround STAR 70. Andere maten: Steiger berekenen.
Door Ole Emil Frikstad Urstad · Zo worden de cijfers berekend ·
Hoeveel onderdelen heeft Layher Allround STAR 70 nodig voor een huis?
ScaFix plant Layher Allround STAR 70 met de vaklengtes 0,73–3,07 m en de steigerbreedte 0,73 m. Op het voorbeeldhuis van ScaFix van 11,4 m × 5,3 m, rondom in de steiger, heeft Layher Allround STAR 70 272 onderdelen nodig; Jamax heeft er op hetzelfde huis 268 nodig.
Het systeem in ScaFix
- Fabrikant
- Layher
- Systeemtype
- Framesteiger (gevelsteiger)
- Varianten in de systeemkeuze
- Layher Allround STAR 70
- Vaklengtes
- 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,4 m, 1,09 m, 0,73 m
- Breedtes
- 0,73 m
- Bron van vaklengtes en breedtes
- Breedte: DIBt Z-8.1-919 (gelezen op 23 oktober 2026); voor de vaklengtes heeft ScaFix nog geen paginaverwijzing.
- Bron van de verankeringsregel
- DIBt Z-8.1-919 Layher Allround STAR 70 (bis 02.11.2027) Anlage B §B.5 a–c
Bronnen
Verankeringsregel voor Layher Allround STAR 70: DIBt Z-8.1-919 Layher Allround STAR 70 (bis 02.11.2027) Anlage B §B.5 a–c. DIBt Z-8.1-919 is op nummer op te zoeken in de goedkeuringsdatabase van het DIBt. ScaFix is een planningstool, geen constructieve goedkeuring.

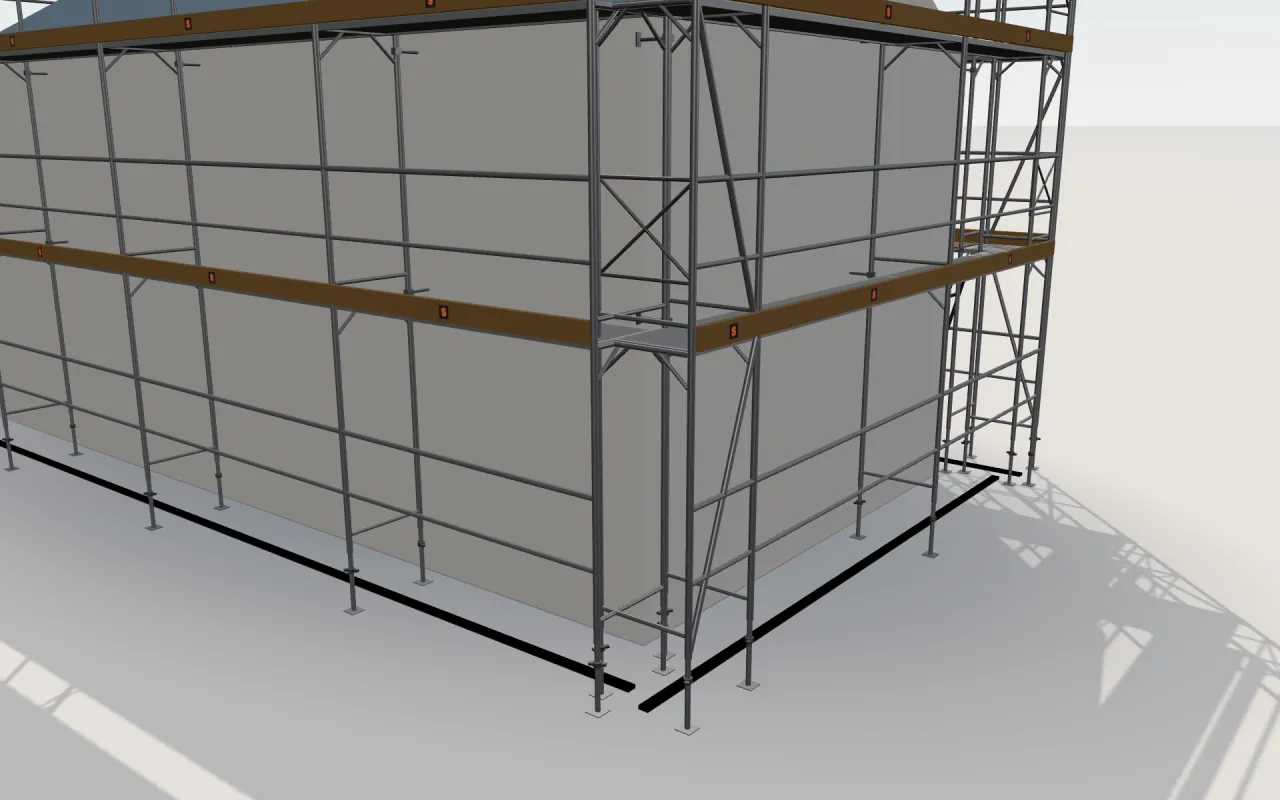

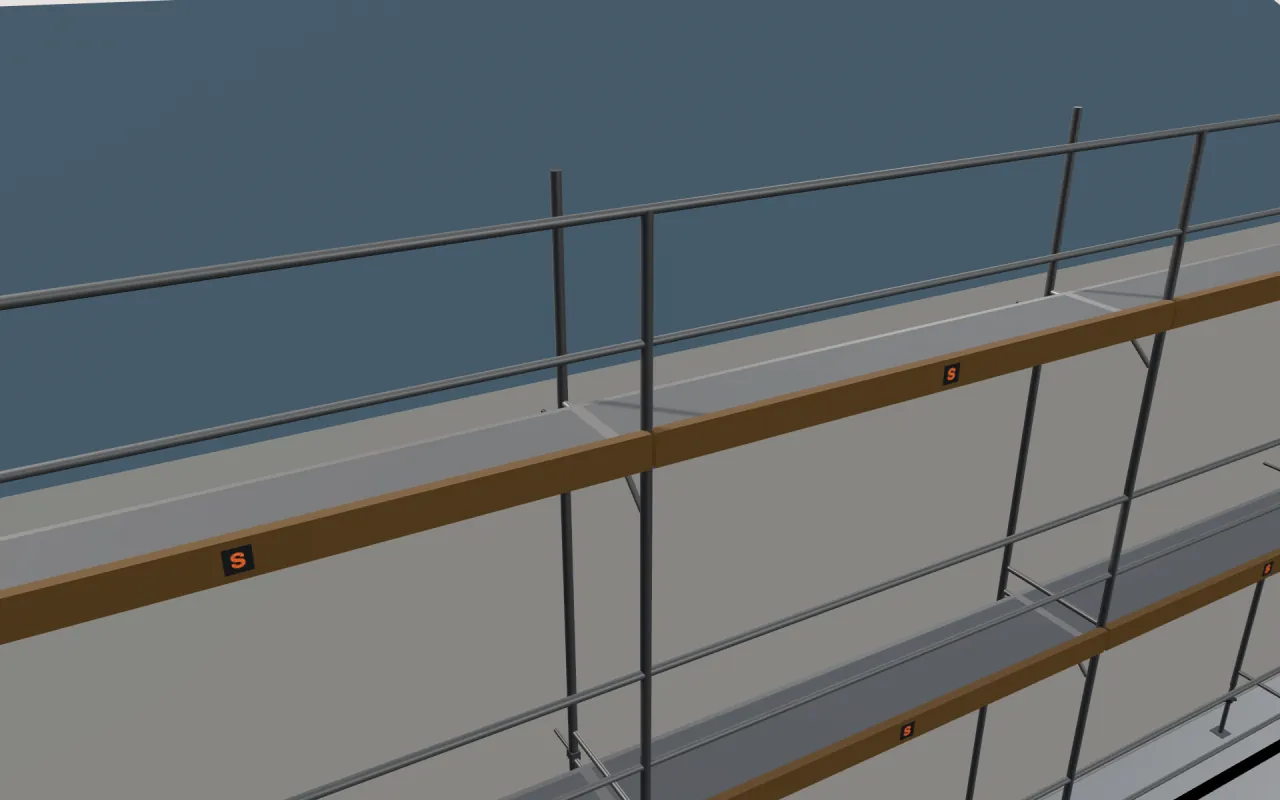

Close-ups uit het 3D-model

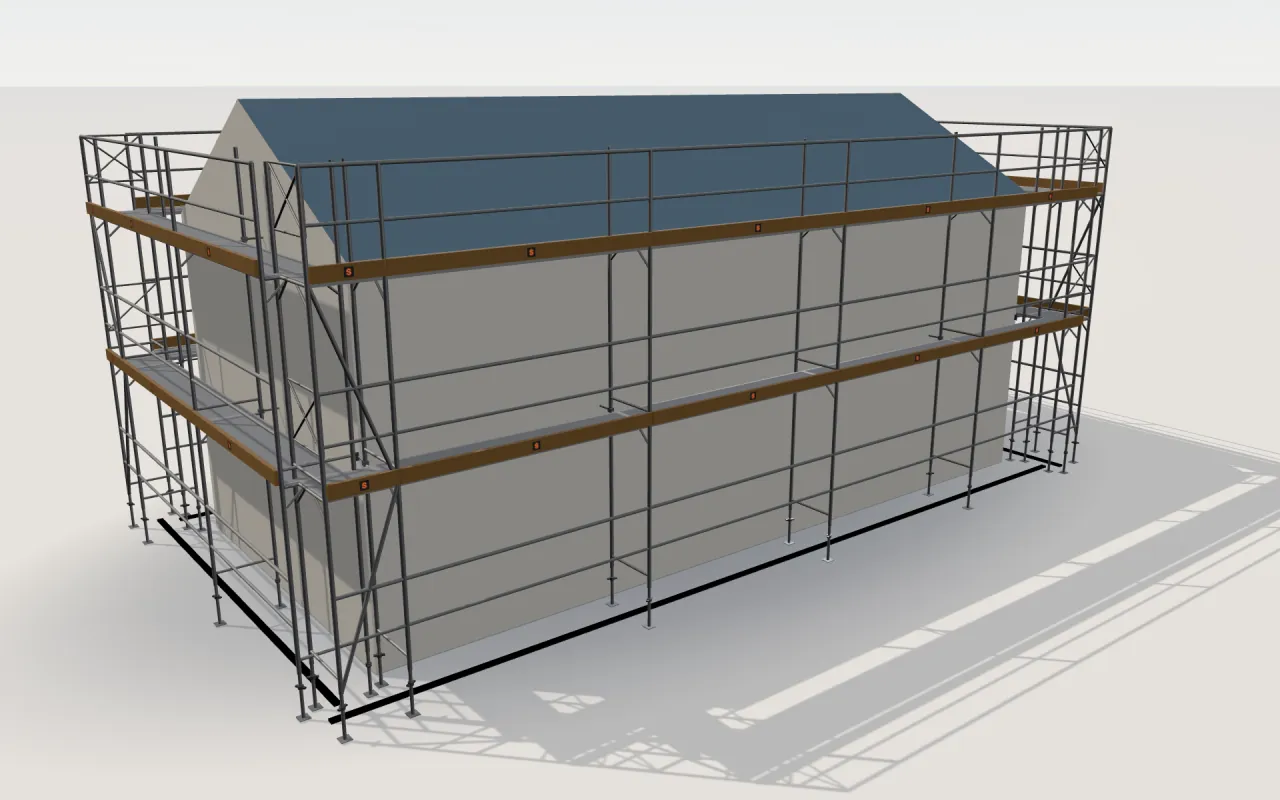

Het voorbeeldhuis met Layher Allround STAR 70
Het eigen voorbeeld van ScaFix: een huis van 11,4 m × 5,3 m met zadeldak, goothoogte 4,5 m en nok 6 m, rondom in de steiger. De cijfers hieronder komen uit de app, berekend door dezelfde engine als in projecten.
- Systeem
- Layher Allround STAR 70
- Steigerbreedte
- 0,73 m
- Werkvloeren op
- 2,5 m, 4,5 m
- Bovenste werkvloer
- 4,5 m
- Toegang
- Werkvloeren met ladders
- Onderdelen totaal
- 272
De wanden en de vakken
| Wand | Lengte | Hoogte | Vakken |
|---|---|---|---|
| Wand 1 | 11,4 m | 4,5 m | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m |
| Wand 2 (puntgevel) | 5,3 m | 6 m | 1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m |
| Wand 3 | 11,4 m | 4,5 m | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m |
| Wand 4 (puntgevel) | 5,3 m | 6 m | 1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m |
De materiaallijst van het voorbeeldhuis met Layher Allround STAR 70
De volledige materiaallijst voor het eigen voorbeeld van ScaFix, gegroepeerd zoals de app hem toont.
| Onderdeel | Lengte | Aantal |
|---|---|---|
| Frames en staanders | ||
| Stelramen | 2 m | 40 |
| Stelramen | 1 m | 4 |
| Leuningstaanders voor het bovenste niveau | 16 | |
| Werkvloeren | ||
| Werkvloeren zonder ladder | 3,07 m | 14 |
| Werkvloeren zonder ladder | 2,57 m | 8 |
| Werkvloeren zonder ladder | 0,73 m | 8 |
| Passagevlonders met ladder | 3,07 m | 2 |
| Leuningen | ||
| Voorleuningen | 3,07 m | 24 |
| Voorleuningen | 2,57 m | 12 |
| Voorleuningen | 0,73 m | 12 |
| Kantplanken | ||
| Kantplanken | 3,07 m | 16 |
| Kantplanken | 2,57 m | 8 |
| Kantplanken | 0,73 m | 8 |
| Diagonalen | ||
| Diagonalen | 0,73 m | 8 |
| Kopzijden | ||
| Kopleuningen | 8 | |
| Muurankers en koppelingen | ||
| Muurankers | 22 | |
| Muurankerbevestigingen | 22 | |
| Spindelvoeten en poten | ||
| Spindelvoeten / poten | 40 | |
Dit is ons voorbeeld. De materiaallijst voor je eigen wanden volgt jouw maten en instellingen.
Layher Allround STAR 70 vergeleken met vergelijkbare systemen op hetzelfde huis
Hetzelfde voorbeeldhuis, berekend door dezelfde engine met de vaklengte en standaardbreedte van elk systeem. Het verschil in aantal onderdelen komt van de vaklengte, de breedte en de opbouw van het systeem.
| Systeem | Vakken op de lange wand | Breedte | Onderdelen totaal |
|---|---|---|---|
| Layher Allround STAR 70 | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m | 0,73 m | 272 |
| Jamax | 4 × 3 m | 0,68 m | 268 |
| Layher Blitz | 4 × 3,07 m | 0,73 m | 271 |
| Plettac SL 70/100 | 1 × 2 m + 3 × 3 m + 1 × 2,5 m | 0,73 m | 316 |
Layher Allround STAR 70: onderdelen per wandmaat
Steigerbreedte 0,73 m, toegang: werkvloeren met ladders. Elke wand is een heel aantal vakken van 3,07 m, dus de steiger dekt hem precies. Eén rechte wand, geen hoeken.
| Wand (lengte × hoogte) | Vakken | Niveaus met vloer | Frames en staanders | Werkvloeren | Spindelvoeten en poten | Muurankers en koppelingen | Onderdelen totaal |
|---|---|---|---|---|---|---|---|
| 6,14 × 4 m | 2 × 3,07 m | 1 | 6 | 2 | 6 | 6 | 29 |
| 12,28 × 6 m | 4 × 3,07 m | 2 | 15 | 8 | 10 | 16 | 75 |
| 18,42 × 8 m | 6 × 3,07 m | 3 | 28 | 18 | 14 | 22 | 136 |
| 24,56 × 10 m | 8 × 3,07 m | 4 | 45 | 32 | 18 | 40 | 223 |
| 30,7 × 12 m | 10 × 3,07 m | 5 | 66 | 50 | 22 | 48 | 316 |
Vragen en antwoorden
Welke vaklengtes heeft Layher Allround STAR 70 in ScaFix?
ScaFix gebruikt voor Layher Allround STAR 70 de vaklengtes 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,4 m, 1,09 m en 0,73 m en de breedte 0,73 m. De varianten in de systeemkeuze zijn Layher Allround STAR 70. Het zijn dezelfde maten die de systeemkeuze, het 3D-model en de materiaallijst in de app gebruiken; controleer ze aan de hand van de documentatie van de fabrikant voordat je de steiger opbouwt.
Hoeveel onderdelen heeft het voorbeeldhuis nodig met Layher Allround STAR 70?
Met Layher Allround STAR 70 heeft het voorbeeldhuis van 11,4 m × 5,3 m in totaal 272 onderdelen nodig, verdeeld over de groepen in de tabel. Het aantal komt uit dezelfde rekenkern als de projecten in de app, met de steiger rondom het hele huis. Je eigen gebouw krijgt een eigen materiaallijst.
Hoeveel onderdelen heeft Layher Allround STAR 70 nodig voor een wand van 12,28 m × 6 m?
Een wand van 12,28 m lang en 6 m hoog met Layher Allround STAR 70 (4 × 3,07 m) heeft volgens ScaFix 75 onderdelen nodig: 15 frames en staanders, 8 werkvloeren, 10 spindelvoeten en poten en 16 muurankers en koppelingen, met vloeren op 2 niveaus. Bij 30,7 m × 12 m zijn het er 316.
Is het Layher Allround STAR 70-plan uit ScaFix goedgekeurd voor opbouw?
ScaFix is een planningstool, geen constructieve berekening of goedkeuring. Controleer de steiger altijd aan de hand van de montagehandleiding van de fabrikant en de geldende regels voordat je hem opbouwt.
Beperkingen
- Het aantal muurankers volgt de verankeringsregel van het systeem. De posities moet je controleren aan de hand van de montagehandleiding van de fabrikant.
- Zie ook: Zo worden de cijfers berekend en Steigermateriaal per wandmaat.
