FRAMESCAFF 73: vaklengtes, breedtes en materiaallijst
ScaFix plant een FRAMESCAFF 73-steiger met de eigen vaklengtes (0,73–3,07 m) en breedte (0,73 m) van het systeem. Met die maten verdeelt ScaFix de wand in vakken, tekent de steiger in 3D en berekent de materiaallijst. Hieronder ons voorbeeldhuis met FRAMESCAFF 73. Andere maten: Steiger berekenen.
Door Ole Emil Frikstad Urstad · Zo worden de cijfers berekend ·
Hoeveel onderdelen heeft FRAMESCAFF 73 nodig voor een huis?
ScaFix plant FRAMESCAFF 73 met de vaklengtes 0,73–3,07 m en de steigerbreedte 0,73 m. Op het voorbeeldhuis van ScaFix van 11,4 m × 5,3 m, rondom in de steiger, heeft FRAMESCAFF 73 276 onderdelen nodig; Jamax heeft er op hetzelfde huis 268 nodig.
Het systeem in ScaFix
- Fabrikant
- Scafom-Rux
- Systeemtype
- Framesteiger (gevelsteiger)
- Varianten in de systeemkeuze
- FRAMESCAFF 73
- Vaklengtes
- 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,09 m, 0,73 m
- Breedtes
- 0,73 m
- Bron van vaklengtes en breedtes
- Breedte: DIBt Z-8.1-924 (gelezen op 23 oktober 2026); voor de vaklengtes heeft ScaFix nog geen paginaverwijzing.
- Bron van de verankeringsregel
- DIBt Z-8.1-924 FRAMESCAFF 73 (05.07.2021, verlengd bis 06.07.2031) Anlage B §B.5 («Unbekleidete Gerüste sind in Höhe 4 m durchgehend zu verankern»), Anlage C p.1
Bronnen
Verankeringsregel voor FRAMESCAFF 73: DIBt Z-8.1-924 FRAMESCAFF 73 (05.07.2021, verlengd bis 06.07.2031) Anlage B §B.5 («Unbekleidete Gerüste sind in Höhe 4 m durchgehend zu verankern»), Anlage C p.1. DIBt Z-8.1-924 FRAMESCAFF 73 (05.07.2021, verlengd bis 06.07.2031) is op nummer op te zoeken in de goedkeuringsdatabase van het DIBt. ScaFix is een planningstool, geen constructieve goedkeuring.

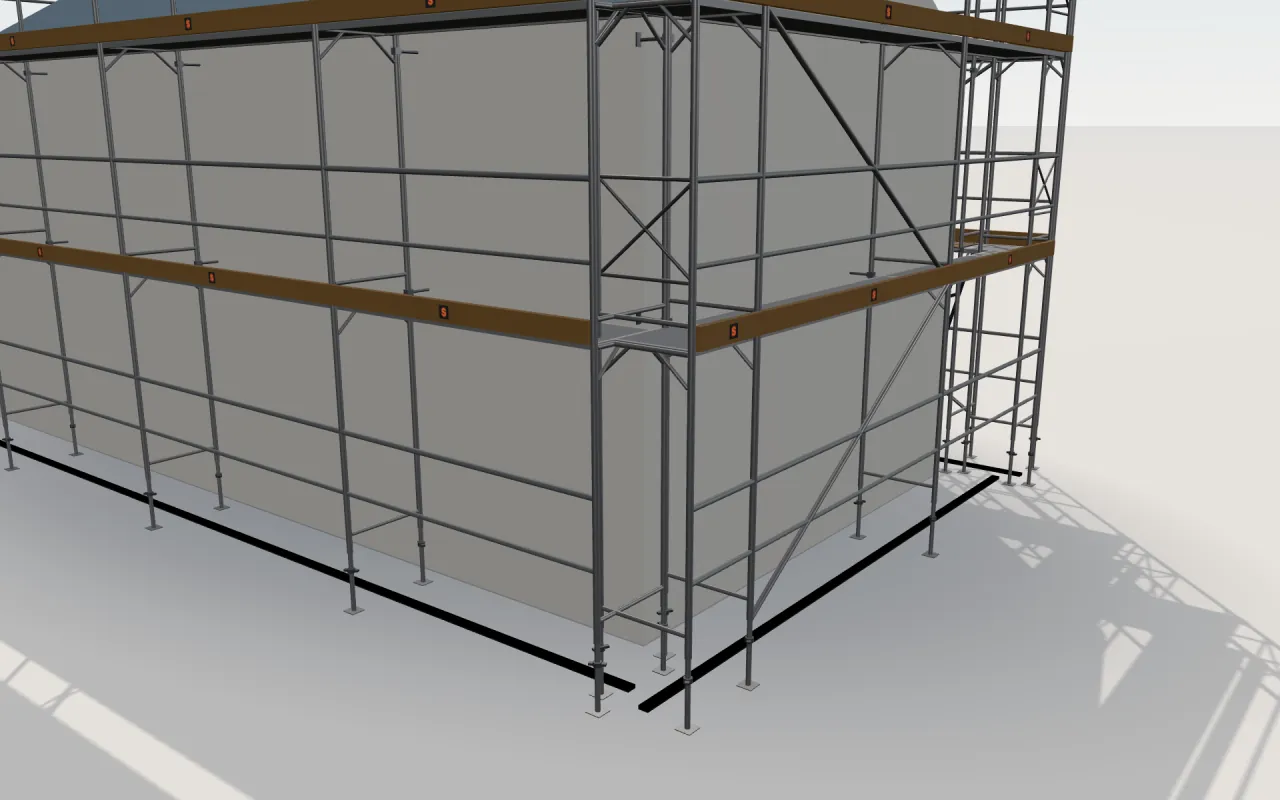

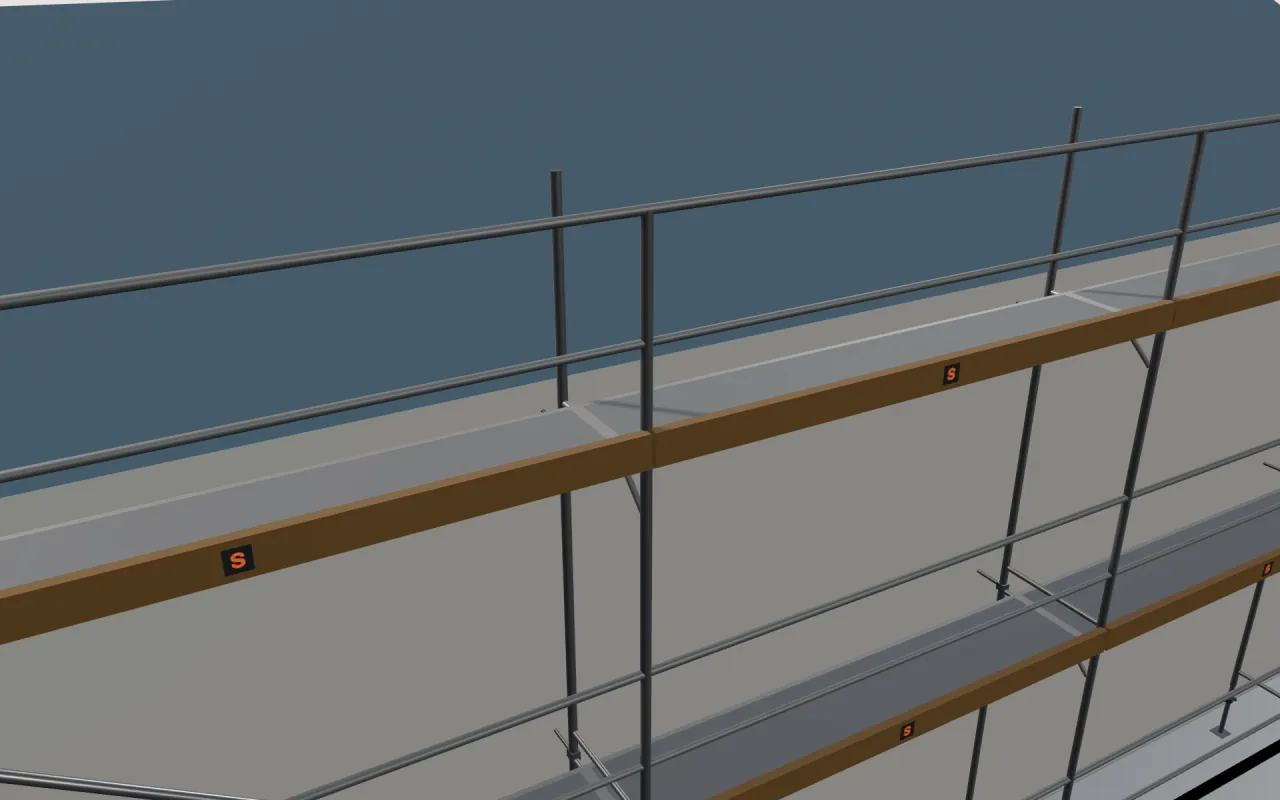

Close-ups uit het 3D-model

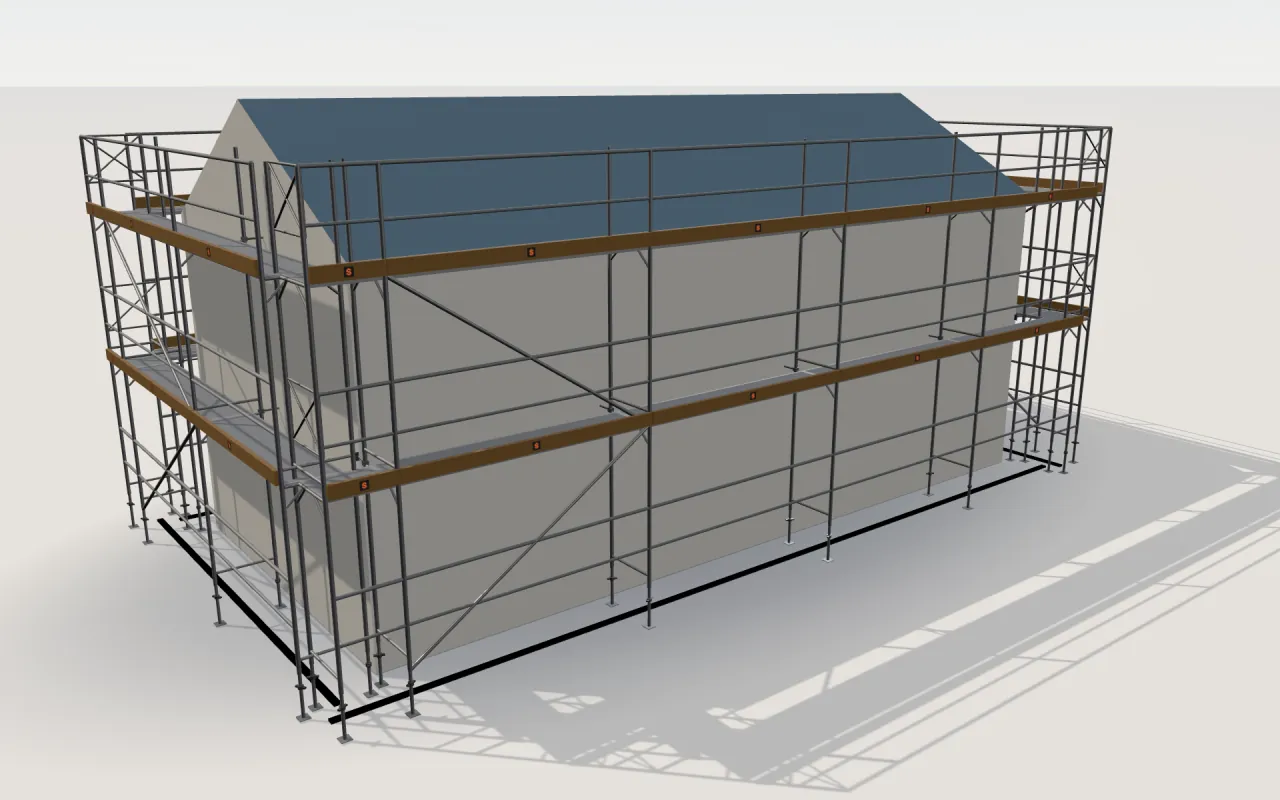

Het voorbeeldhuis met FRAMESCAFF 73
Het eigen voorbeeld van ScaFix: een huis van 11,4 m × 5,3 m met zadeldak, goothoogte 4,5 m en nok 6 m, rondom in de steiger. De cijfers hieronder komen uit de app, berekend door dezelfde engine als in projecten.
- Systeem
- FRAMESCAFF 73
- Steigerbreedte
- 0,73 m
- Werkvloeren op
- 2,5 m, 4,5 m
- Bovenste werkvloer
- 4,5 m
- Toegang
- Werkvloeren met ladders
- Onderdelen totaal
- 276
De wanden en de vakken
| Wand | Lengte | Hoogte | Vakken |
|---|---|---|---|
| Wand 1 | 11,4 m | 4,5 m | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m |
| Wand 2 (puntgevel) | 5,3 m | 6 m | 1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m |
| Wand 3 | 11,4 m | 4,5 m | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m |
| Wand 4 (puntgevel) | 5,3 m | 6 m | 1 × 0,73 m + 1 × 3,07 m + 1 × 2,57 m |
De materiaallijst van het voorbeeldhuis met FRAMESCAFF 73
De volledige materiaallijst voor het eigen voorbeeld van ScaFix, gegroepeerd zoals de app hem toont.
| Onderdeel | Lengte | Aantal |
|---|---|---|
| Frames en staanders | ||
| Stelramen | 2 m | 40 |
| Stelramen | 1 m | 4 |
| Leuningstaanders voor het bovenste niveau | 16 | |
| Werkvloeren | ||
| Werkvloeren zonder ladder | 3,07 m | 14 |
| Werkvloeren zonder ladder | 2,57 m | 8 |
| Werkvloeren zonder ladder | 0,73 m | 8 |
| Passagevlonders met ladder | 3,07 m | 2 |
| Leuningen | ||
| Voorleuningen | 3,07 m | 24 |
| Voorleuningen | 2,57 m | 12 |
| Voorleuningen | 0,73 m | 12 |
| Kantplanken | ||
| Kantplanken | 3,07 m | 16 |
| Kantplanken | 2,57 m | 8 |
| Kantplanken | 0,73 m | 8 |
| Diagonalen | ||
| Diagonalen | 3,07 m | 8 |
| Kopzijden | ||
| Kopleuningen | 8 | |
| Muurankers en koppelingen | ||
| Muurankers | 24 | |
| Muurankerbevestigingen | 24 | |
| Spindelvoeten en poten | ||
| Spindelvoeten / poten | 40 | |
Dit is ons voorbeeld. De materiaallijst voor je eigen wanden volgt jouw maten en instellingen.
FRAMESCAFF 73 vergeleken met vergelijkbare systemen op hetzelfde huis
Hetzelfde voorbeeldhuis, berekend door dezelfde engine met de vaklengte en standaardbreedte van elk systeem. Het verschil in aantal onderdelen komt van de vaklengte, de breedte en de opbouw van het systeem.
| Systeem | Vakken op de lange wand | Breedte | Onderdelen totaal |
|---|---|---|---|
| FRAMESCAFF 73 | 1 × 0,73 m + 3 × 3,07 m + 1 × 2,57 m | 0,73 m | 276 |
| Jamax | 4 × 3 m | 0,68 m | 268 |
| Layher Blitz | 4 × 3,07 m | 0,73 m | 271 |
| Plettac SL 70/100 | 1 × 2 m + 3 × 3 m + 1 × 2,5 m | 0,73 m | 316 |
FRAMESCAFF 73: onderdelen per wandmaat
Steigerbreedte 0,73 m, toegang: werkvloeren met ladders. Elke wand is een heel aantal vakken van 3,07 m, dus de steiger dekt hem precies. Eén rechte wand, geen hoeken.
| Wand (lengte × hoogte) | Vakken | Niveaus met vloer | Frames en staanders | Werkvloeren | Spindelvoeten en poten | Muurankers en koppelingen | Onderdelen totaal |
|---|---|---|---|---|---|---|---|
| 6,14 × 4 m | 2 × 3,07 m | 1 | 6 | 2 | 6 | 6 | 29 |
| 12,28 × 6 m | 4 × 3,07 m | 2 | 15 | 8 | 10 | 20 | 79 |
| 18,42 × 8 m | 6 × 3,07 m | 3 | 28 | 18 | 14 | 28 | 142 |
| 24,56 × 10 m | 8 × 3,07 m | 4 | 45 | 32 | 18 | 48 | 231 |
| 30,7 × 12 m | 10 × 3,07 m | 5 | 66 | 50 | 22 | 58 | 326 |
Vragen en antwoorden
Welke vaklengtes heeft FRAMESCAFF 73 in ScaFix?
ScaFix gebruikt voor FRAMESCAFF 73 de vaklengtes 3,07 m, 2,57 m, 2,07 m, 1,57 m, 1,09 m en 0,73 m en de breedte 0,73 m. De varianten in de systeemkeuze zijn FRAMESCAFF 73. Het zijn dezelfde maten die de systeemkeuze, het 3D-model en de materiaallijst in de app gebruiken; controleer ze aan de hand van de documentatie van de fabrikant voordat je de steiger opbouwt.
Hoeveel onderdelen heeft het voorbeeldhuis nodig met FRAMESCAFF 73?
Met FRAMESCAFF 73 heeft het voorbeeldhuis van 11,4 m × 5,3 m in totaal 276 onderdelen nodig, verdeeld over de groepen in de tabel. Het aantal komt uit dezelfde rekenkern als de projecten in de app, met de steiger rondom het hele huis. Je eigen gebouw krijgt een eigen materiaallijst.
Hoeveel onderdelen heeft FRAMESCAFF 73 nodig voor een wand van 12,28 m × 6 m?
Een wand van 12,28 m lang en 6 m hoog met FRAMESCAFF 73 (4 × 3,07 m) heeft volgens ScaFix 79 onderdelen nodig: 15 frames en staanders, 8 werkvloeren, 10 spindelvoeten en poten en 20 muurankers en koppelingen, met vloeren op 2 niveaus. Bij 30,7 m × 12 m zijn het er 326.
Is het FRAMESCAFF 73-plan uit ScaFix goedgekeurd voor opbouw?
ScaFix is een planningstool, geen constructieve berekening of goedkeuring. Controleer de steiger altijd aan de hand van de montagehandleiding van de fabrikant en de geldende regels voordat je hem opbouwt.
Beperkingen
- Het aantal muurankers volgt de verankeringsregel van het systeem. De posities moet je controleren aan de hand van de montagehandleiding van de fabrikant.
- Zie ook: Zo worden de cijfers berekend en Steigermateriaal per wandmaat.
