Instant UpRight Span 400 AGR rolsteiger
Instant UpRight Span 400 AGR: 3 vloermaten en vloerhoogtes tot 8 m binnen en 8 m buiten (EN 1004 class 3). ScaFix neemt elke opbouw over uit de montage- en gebruikshandleiding van de fabrikant – nooit een geïnterpoleerde hoogte.
Door Ole Emil Frikstad Urstad · Zo worden de cijfers berekend (in het Engels) ·
Probeer een week – € 9,90Bekijk het demohuis in 3DBekijk ScaFix
€ 9,90 voor 7 dagen. Wordt niet verlengd.

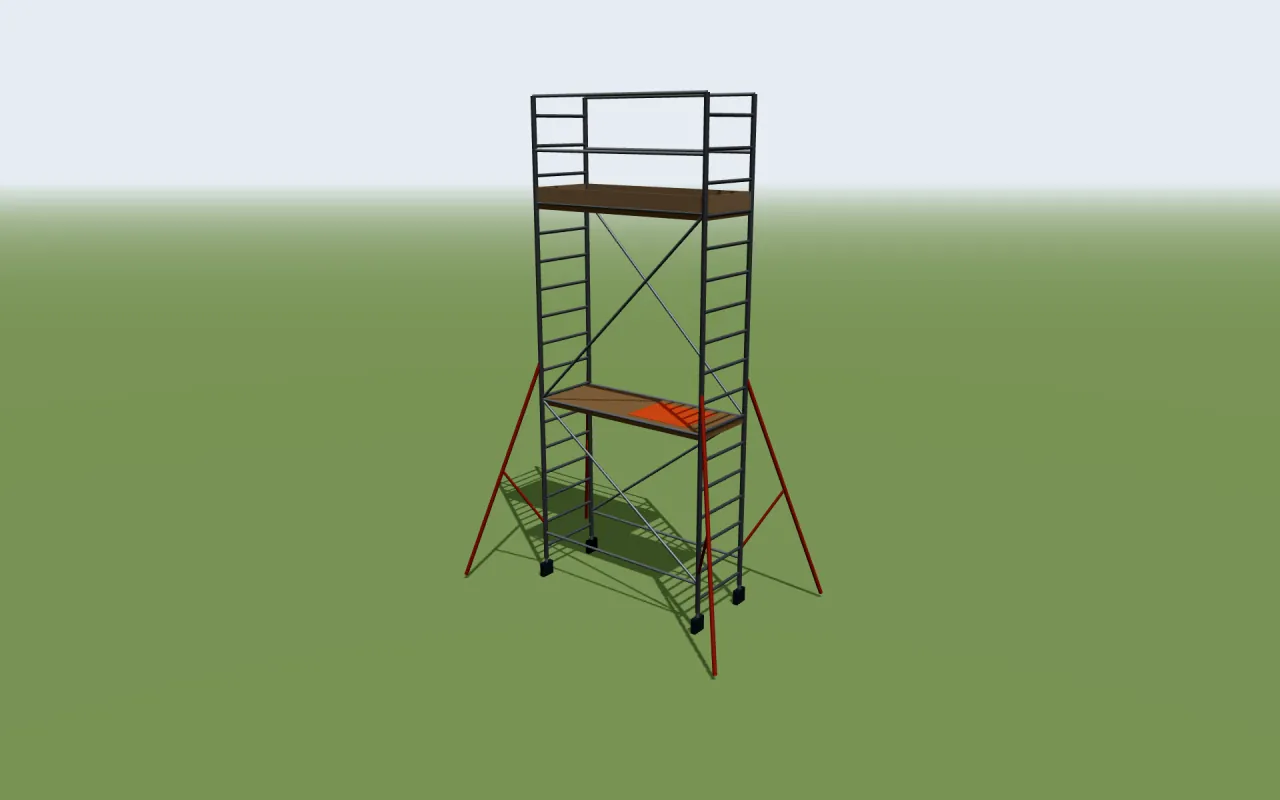

Hoeveel onderdelen heeft een Instant UpRight Span 400 AGR rolsteiger op 4 m nodig?
Bij 4 m vloerhoogte (buiten) met de vloer 2 m, enkele breedte geeft de tabel van de fabrikant 29 onderdelen, samen ongeveer 150 kg: Frames 6, Platforms 2, Diagonalen en schoren 4, Leuningen 4, Kantplanken 1, Wielen en voet 8, Stabilisatoren 4. De tabel vraagt 4 stabilisatoren. Geen ballast.

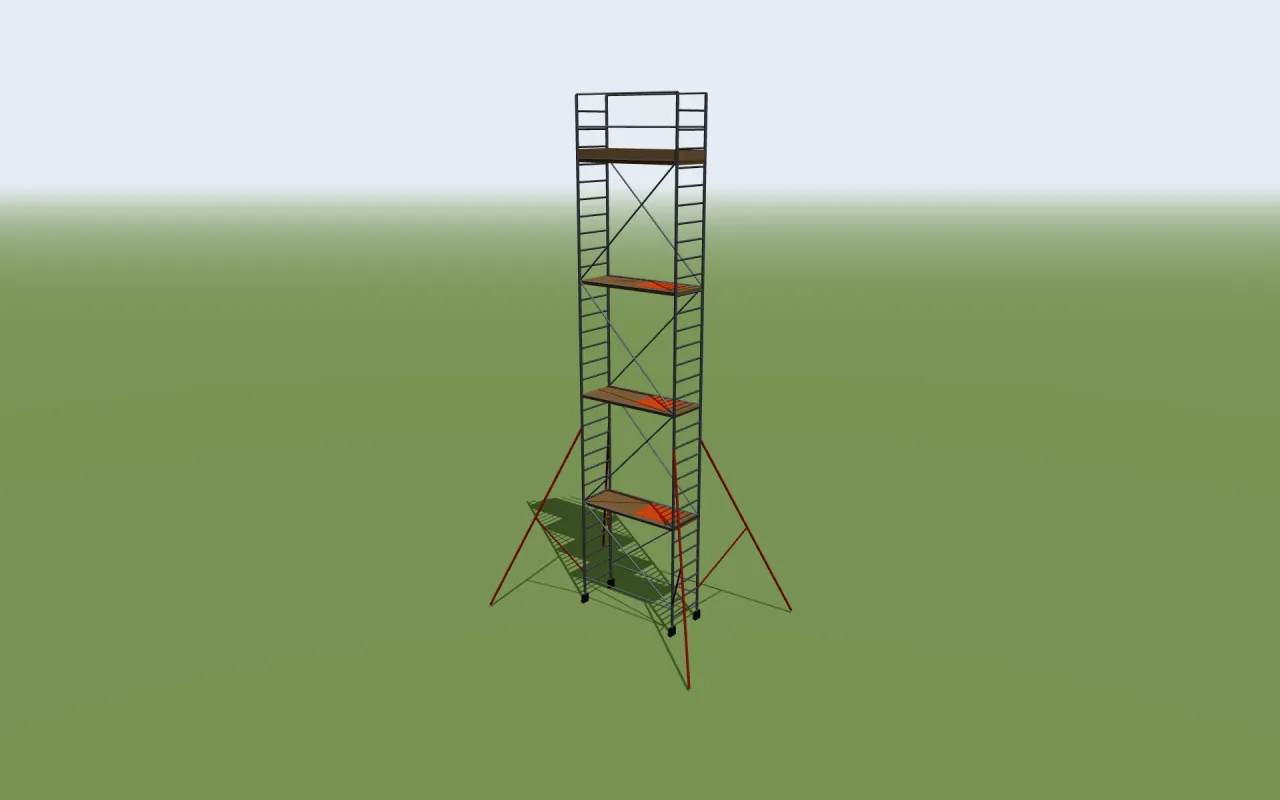

Vloerhoogtes in de tabellen van de fabrikant
Elke cel is het bereik van vloerhoogtes waarvoor de handleiding een regel heeft, met het aantal regels. ScaFix biedt precies die regels aan.
| Vloer | Binnen | Buiten | Regels |
|---|---|---|---|
| 2 m, enkele breedte | 2–8 m (4) | 2–8 m (4) | 4 regels |
| 2,5 m, enkele breedte | 2–8 m (4) | 2–8 m (4) | 4 regels |
| 3 m, enkele breedte | 2–8 m (4) | 2–8 m (4) | 4 regels |
Onderdelenlijst: Instant UpRight Span 400 AGR op 4 m (buiten)
De tabel van de fabrikant voor deze regel, met stabilisatoren en ballastgewichten; de namen zijn die van de fabrikant.
| Groep | Art.nr. | Onderdeel | Aantal |
|---|---|---|---|
| Frames | – | 3 Rung Frame | 2 |
| Frames | – | 5 Rung Frame | 2 |
| Frames | – | 3 Rung Ladder Frame | 1 |
| Frames | – | 5 Rung Ladder Frame | 1 |
| Platforms | – | Trapdoor Platform 2m | 2 |
| Diagonalen en schoren | – | Diagonal Brace 2m | 3 |
| Diagonalen en schoren | – | Horizontal Brace 2m | 1 |
| Leuningen | – | Advance Guardrail 2m | 4 |
| Kantplanken | – | Toe-board set 2m | 1 |
| Wielen en voet | – | Castor / Baseplate | 4 |
| Wielen en voet | – | Adjustable Legs | 4 |
| Stabilisatoren | 50430 | Telescopic Stabiliser | 4 |
Grenzen die gelden
- EN 1004-1: de maximale vloerhoogte van de fabrikant geldt – 8 m binnen en 8 m buiten voor deze toren. Verplaats de toren nooit met personen of materiaal erop en zet de wielen vast voor gebruik.
- ScaFix geeft de onderdelen uit de tabellen van de fabrikant. Het is geen sterkteberekening: ter plaatse geldt de montage- en gebruikshandleiding, en een deskundige keurt de toren.
Bronnen
De documenten van de fabrikant (Instant UpRight Span 400 AGR IM) en de norm, gelezen op 23 oktober 2026.
Vragen en antwoorden
Hoe hoog kan een Instant UpRight Span 400 AGR worden?
Tot 8 m vloerhoogte binnen en 8 m buiten, zoals de tabellen van de fabrikant toestaan. Hogere opbouwen worden niet aangeboden.
Heeft een Instant UpRight Span 400 AGR stabilisatoren of ballast nodig?
Dat hangt af van hoogte, vloer en gebruik binnen of buiten: de tabelregel zegt het. Bij 4 m buiten: De tabel vraagt 4 stabilisatoren. Geen ballast.
Keurt ScaFix de toren goed?
Nee. ScaFix geeft de onderdelenlijst uit de tabellen van de fabrikant; het is geen sterkteberekening. Volg de montagehandleiding ter plaatse.
