Fortal FORTEC dans ScaFix
ScaFix planifie les échafaudages Fortal FORTEC avec les longueurs de travée (3 m, 2,5 m et 2 m) et les largeurs (0,8 m et 0,65 m) propres au système, dessine l'échafaudage en 3D et calcule la liste de matériel. Ci-dessous, notre maison d'exemple avec Fortal FORTEC.
Par Ole Emil Frikstad Urstad · How the numbers are computed (en anglais) ·
Essayer une semaine – 9,90 €Voir la maison de démo en 3DDécouvrir ScaFix
9,90 € pour 7 jours. Sans renouvellement.
Combien de pièces faut-il en Fortal FORTEC pour une maison ?
ScaFix planifie Fortal FORTEC avec les longueurs de travée 3 m, 2,5 m et 2 m et la largeur d’échafaudage 0,65 m. Sur la maison exemple de ScaFix (11,4 m × 5,3 m), échafaudée sur tout le tour, Fortal FORTEC demande 284 pièces ; Jamax en demande 268 sur la même maison.
Le système dans ScaFix
- Fabricant
- Fortal
- Type de système
- Échafaudage à cadres (de façade)
- Variantes dans le choix de système
- Fortal (Façade)
- Longueurs de travée
- 3 m, 2,5 m, 2 m
- Largeurs
- 0,8 m, 0,65 m
- Règle d’ancrage dans ScaFix
- La règle n’a pas encore été vérifiée avec le document du fabricant. Vérifiez les ancrages avec la notice de montage. Le nombre d’ancrages dans la liste de matériel est une estimation selon cette règle.

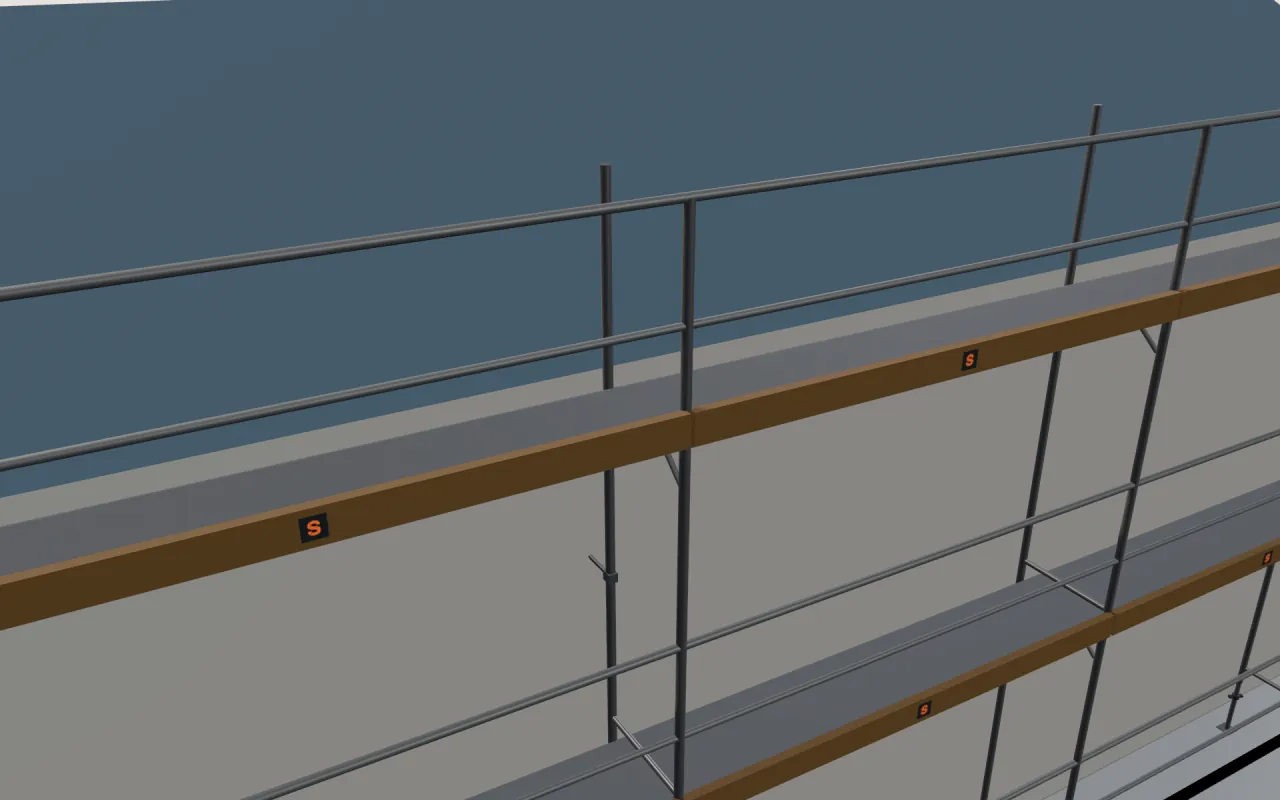

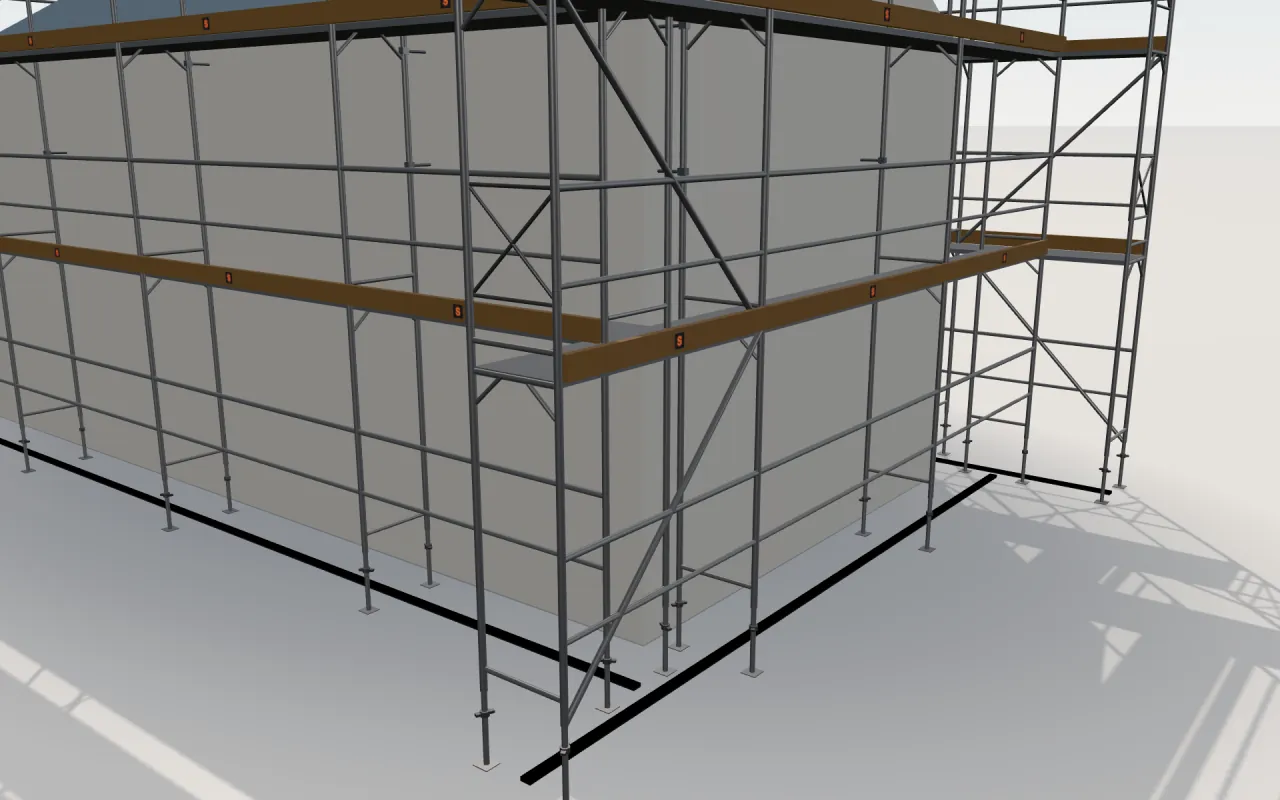

Gros plans du modèle 3D

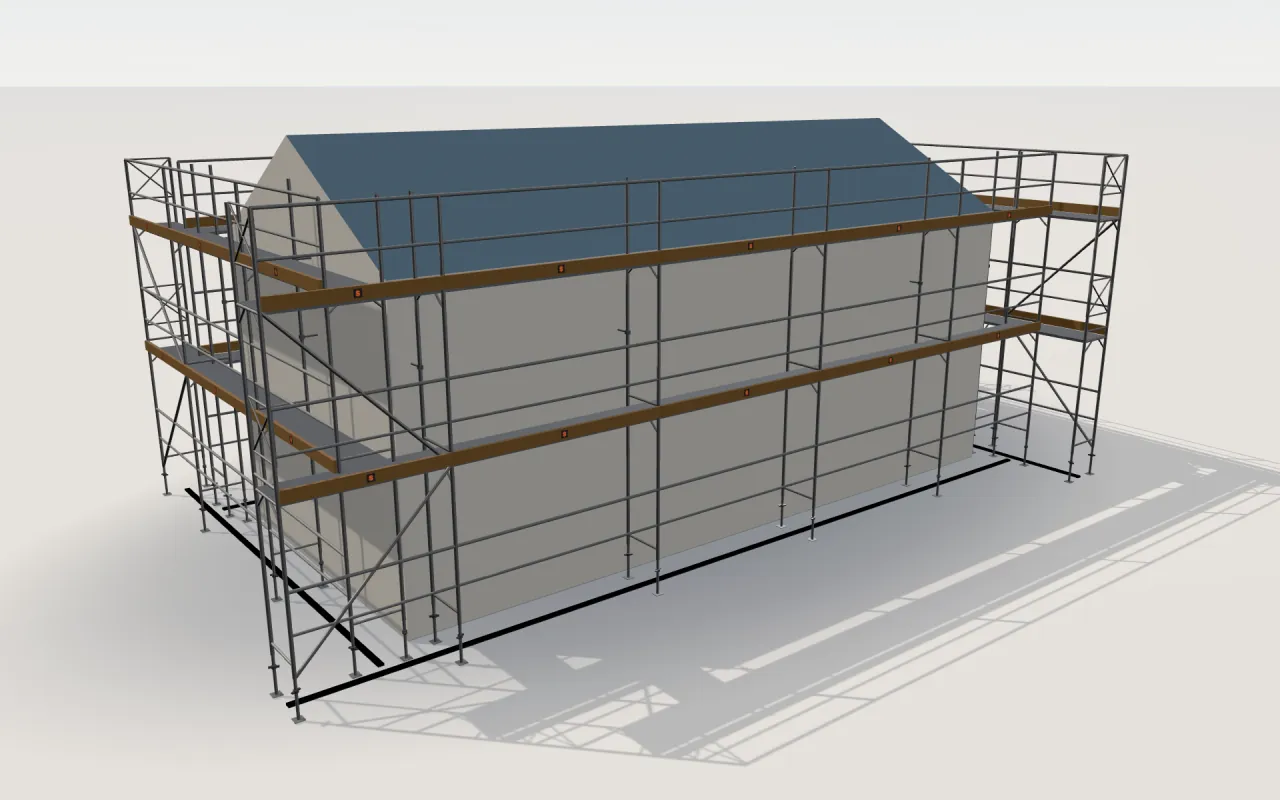

La maison d'exemple avec Fortal FORTEC
L'exemple de ScaFix : une maison de 11,4 m × 5,3 m avec toit à deux pans, égout à 4,5 m et faîtage à 6 m, échafaudée sur tout le pourtour. Les chiffres ci-dessous sont ceux de l'application, calculés par le même moteur que dans les projets.
- Système
- Fortal (Façade)
- Largeur d'échafaudage
- 0,65 m
- Planchers à
- 2,5 m, 4,5 m
- Plancher supérieur
- 4,5 m
- Accès
- Planchers avec échelles
- Pièces au total
- 284
Les murs et les travées
| Mur | Longueur | Hauteur | Travées |
|---|---|---|---|
| Mur 1 | 11,4 m | 4,5 m | 1 × 2 m + 3 × 3 m + 1 × 2,5 m |
| Mur 2 (pignon) | 5,3 m | 6 m | 1 × 2 m + 1 × 3 m + 1 × 2,5 m |
| Mur 3 | 11,4 m | 4,5 m | 1 × 2 m + 3 × 3 m + 1 × 2,5 m |
| Mur 4 (pignon) | 5,3 m | 6 m | 1 × 2 m + 1 × 3 m + 1 × 2,5 m |
La liste de matériel de la maison d'exemple avec Fortal FORTEC
La liste complète pour l'exemple de ScaFix, groupée comme dans l'application.
| Pièce | Longueur | Quantité |
|---|---|---|
| Cadres et montants | ||
| Cadres | 2 m | 40 |
| Cadres | 1 m | 4 |
| Poteaux de garde-corps du niveau supérieur | 16 | |
| Planchers | ||
| Planchers sans échelle | 3 m | 14 |
| Planchers sans échelle | 2,5 m | 8 |
| Planchers sans échelle | 2 m | 8 |
| Planchers avec échelle | 3 m | 2 |
| Garde-corps | ||
| Garde-corps de façade | 3 m | 24 |
| Garde-corps de façade | 2,5 m | 12 |
| Garde-corps de façade | 2 m | 12 |
| Plinthes | ||
| Plinthes | 3 m | 16 |
| Plinthes | 2,5 m | 8 |
| Plinthes | 2 m | 8 |
| Diagonales | ||
| Diagonales | 2 m | 8 |
| Extrémités | ||
| Garde-corps d'extrémité | 8 | |
| Ancrages et fixations | ||
| Ancrages muraux | 28 | |
| Fixations d'ancrage mural | 28 | |
| Vérins et pieds | ||
| Vérins de pied / pieds | 40 | |
Ceci est notre exemple. La liste de vos propres murs dépend de vos cotes et de vos réglages.
Fortal FORTEC comparé à des systèmes proches sur la même maison
La même maison exemple, calculée par le même moteur avec la longueur de travée et la largeur par défaut de chaque système. L’écart du nombre de pièces vient de la longueur de travée, de la largeur et de la conception du système.
| Système | Travées sur le long mur | Largeur | Pièces au total |
|---|---|---|---|
| Fortal FORTEC | 1 × 2 m + 3 × 3 m + 1 × 2,5 m | 0,65 m | 284 |
| Jamax | 4 × 3 m | 0,68 m | 268 |
| Layher Blitz | 4 × 3,07 m | 0,73 m | 271 |
| Plettac SL 70/100 | 1 × 2 m + 3 × 3 m + 1 × 2,5 m | 0,73 m | 316 |
Fortal FORTEC : pièces par taille de mur
Largeur d’échafaudage 0,65 m, accès : planchers avec échelles. Chaque mur fait un nombre entier de travées de 3 m, l’échafaudage le couvre donc exactement. Un mur droit, sans angle.
| Mur (longueur × hauteur) | Travées | Niveaux avec plancher | Cadres et montants | Planchers | Vérins de pied et pieds | Ancrages et fixations | Pièces au total |
|---|---|---|---|---|---|---|---|
| 6 × 4 m | 2 × 3 m | 1 | 6 | 2 | 6 | 4 | 27 |
| 12 × 6 m | 4 × 3 m | 2 | 15 | 8 | 10 | 14 | 73 |
| 18 × 8 m | 6 × 3 m | 3 | 28 | 18 | 14 | 18 | 132 |
| 24 × 10 m | 8 × 3 m | 4 | 45 | 32 | 18 | 32 | 215 |
| 30 × 12 m | 10 × 3 m | 5 | 66 | 50 | 22 | 38 | 306 |
Limites
- Le nombre d'ancrages suit la règle d'ancrage du système. Leur position doit être vérifiée d'après la notice de montage du fabricant.
- Les angles arrondis, les silos et les échafaudages suspendus sont dans Pro. Un échafaudage rond n’est pas une configuration type et demande une note de calcul ou la documentation du fournisseur. Un échafaudage suspendu (Layher Allround et HAKI Universal) demande toujours une note de calcul du fournisseur ou d’un ingénieur.
Questions et réponses
Quelles longueurs de travée a Fortal FORTEC dans ScaFix ?
Pour Fortal FORTEC, ScaFix utilise les travées 3 m, 2,5 m et 2 m et les largeurs 0,8 m et 0,65 m.
Combien de pièces pour la maison d'exemple avec Fortal FORTEC ?
Avec Fortal FORTEC, la maison d'exemple de 11,4 m × 5,3 m demande 284 pièces au total, réparties dans les groupes du tableau. Votre bâtiment aura sa propre liste.
Combien de pièces faut-il en Fortal FORTEC pour un mur de 12 m × 6 m ?
Un mur de 12 m de long et 6 m de haut avec Fortal FORTEC (4 × 3 m) demande 73 pièces au total selon ScaFix : 15 cadres et montants, 8 planchers, 10 vérins de pied et pieds et 14 ancrages et fixations, avec des planchers sur 2 niveaux. Un mur de 30 m sur 12 m de haut demande 306.
Le plan Fortal FORTEC de ScaFix est-il validé pour le montage ?
ScaFix est un outil de planification, pas une note de calcul ni une validation. Vérifiez toujours l'échafaudage d'après la notice de montage du fabricant et la réglementation en vigueur avant de le monter.
